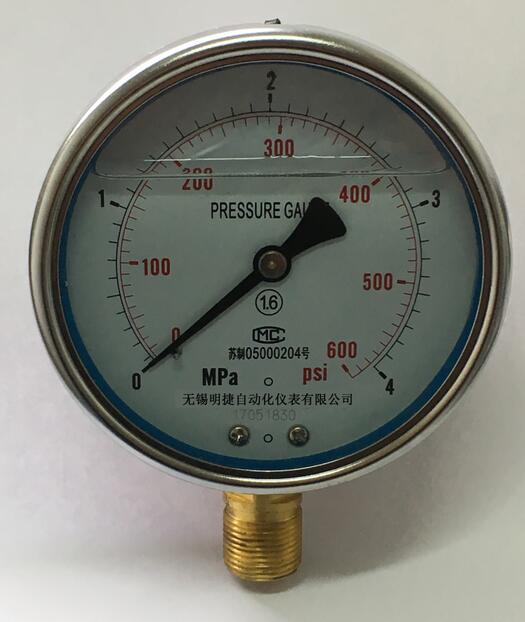

产品名称：耐震压力表
产品型号：YN-40/50/100/150
产品特点：耐震压力表是在普通压力表的基础上，表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力。使用寿命长，是普通压力表的替代产品..防护等级IP65。
耐震压力表的详细资料：
耐震压力表YN-40/50/60/75/100/150
耐震压力表是在普通压力表的基础上，表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力。使用寿命长，是普通压力表的替代产品..防护等级IP65。

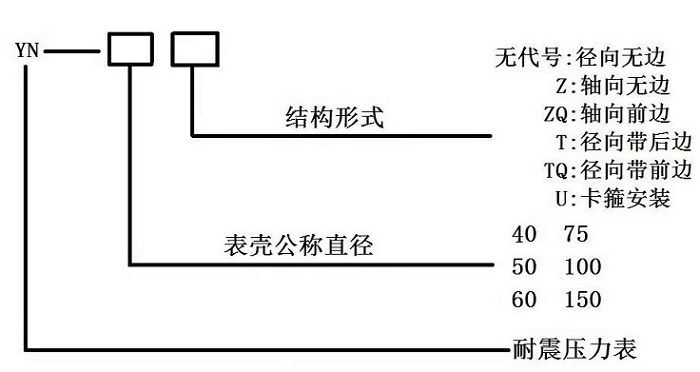

耐震压力表型号命名：
使用工作温度：-5℃~55℃；-25℃~55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
耐震压力表执行标准：JB/T6804-2006
耐震压力表技术参数：
|
型号 |
结构形式 |
精度等级% |
量程系列 MPa |
|
YN-40 YN-40Z |
径向无边 轴向无边 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;
0～0.25;0～0.4;0～0.6;
0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；
0～25;0～40;0～60;0～100;
0～160; (40、50表盘量程大到60Mpa) |
|
YN-50 YN-50T YN-50TQ YN-50Z YN-50ZQ YN-50U |
径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装 |
±2.5 |
|
|
YN-60 YN-60T YN-60TQ YN-60U |
径向无边 径向带前边 卡箍安装 |
||
|
YN-75 YN-75T YN-75Z YN-75ZQ YN-75U |
径向无边 卡箍安装 |
||
|
YN-100 YN-100TQ YN-100U |
径向无边 径向带前边 卡箍安装 |
±1.6 |
|
|
YN-150 YN-150TQ YN-150U |
径向无边 径向带前边 卡箍安装 |
||
|
注：轴向可按要求带方形前边 |
|||

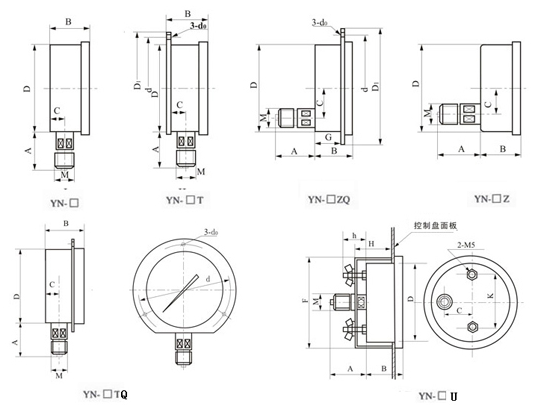

耐震压力表外型安装尺寸：
|
型号 |
外形尺寸 mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
|
|
YN-40 |
19 |
25 |
8.5 |
41 |
/ |
/ |
/ |
/ |
M10 X1 |
|
YN-40Z |
19 |
25 |
0 |
41 |
/ |
/ |
/ |
/ |
|
|
YN-50 |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
YN-50T |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
YN-50TQ |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
YN-50Z |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-50ZQ |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
YN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
YN-60TQ |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
YN-60T |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
YN-60Z |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
YN-60ZQ |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
YN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
YN-75T |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
YN-75Z |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
YN-75ZQ |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
YN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-100TQ |
44 |
45 |
18 |
118 |
136 |
5.5 |
/ |
||
|
YN-100T |
44 |
46 |
19 |
118 |
136 |
5.5 |
/ |
||
|
YN-100Z |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
YN-100ZQ |
43 |
45 |
34 |
118 |
136 |
5.5 |
25 |
||
|
YN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YN-150TQ |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
YN-150T |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
YN-150Z |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
YN-150ZQ |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
YN-50U |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
YN-60U |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
YN-75U |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
YN-100U |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
YN-150U |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：连接螺纹可按要求订货 |
|||||||||
注：
1、连接螺纹如不注明按表中确定,螺纹也可按照要求生产.。
2、接液材质：铜(螺纹接口材质：Hpb59-1，弹簧管材质：锡磷青铜)；
3、外壳材质：电镀铁壳或不锈钢304壳；
4．耐震压力表结构原理及技术参数见http://www.tzylb.com/contents.asp?tid=188；
5．耐震压力表结构形式（安装方式）有六种，可以满足不同的安装要求：
1）径向无边耐震压力表YN-40/50/60/75/100/150；
2）轴向无边耐震压力表YN-40Z/50Z/60Z/75Z/100Z/150Z；
3）轴向前边耐震压力表YN-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；
4）径向后边耐震压力表YN-40T/50T/60T/75T/100T/150T；
5）径向前边耐震压力表YN-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；
6）卡箍（卡子）耐震压力表YN-40U/50U/60U/75U/100U/150U；
使用与订货须知：
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围和连接螺纹。
测量介质温度超过55℃时可加装冷凝管，以降低介质温度，减小温度附加误差，保证测量精度．
