产品名称:一体化温度变送器,数显温度变送器,一体化数显温度变送器,温度变送器,防爆温度变送器,一体化防爆温度变送器,防爆数显温度变送器
产品型号:MJWB
产品特点: MJWB一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
一体化温度变送器,数显温度变送器,一体化数显温度变送器,温度变送器,防爆温度变送器,一体化防爆温度变送器,防爆数显温度变送器的详细资料:

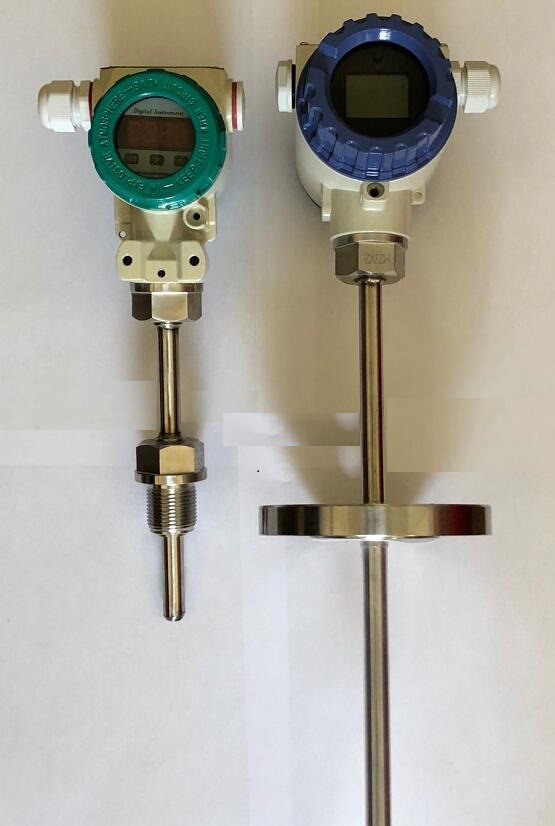

一体化温度变送器
MJWB 一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
特点
二线制 4~20mA DC 输出。传输距离远,抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
一体化设计 ,结构简单合理,可直接替换普通装配式 热电偶 、 热电阻 。
机械保护 IP65 。
采用热电偶温变,可免用 补偿导线 ,降低成本
现场环境温度 >70 ℃ 时,变送器和现场显示仪表可采用分离(隔离)式安装。如条件不允许可采用延长保护管长度的方法以达到保护 温度变送器 的目的。
防爆等级 : dIIBT4 、 dIIBT5 。 CT4.CT6
防护等级: IP54, IP65
可以与热电偶、 热电阻 形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用。
技术指标
类 别 MJWB 模块式温变 MJWB 一体化温变
准 确 度 0.1%F.0.2%F.S 0.5%F.S
输 入 热电偶: B 、 S 、 T 、 K 、 J
热电阻 : Pt100 、 Pt10 、 Cu100 、 Cu50
输 出 二线制 4-20mA DC 或者三线制 4-20mA DC
使用温度 -25-85 ℃ (一体化 LCD 表头时 0-60 ℃ )
温度影响 ≤0.05%/ ℃
湿 度 5-95%RH
现场显示 无 3 1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度 无 数字式: 0.1 级 指针式: 1.5 级
负载能力 < 600 Ω (额定负载 250 Ω )
技术要求
1 )一体化温度变送器可通过 HART 调制解调器 与 上位机 通讯或与手持器和 PC 机对变送器的型号、 分度号 、量程进行远程信息管理、组态、变量监测、校准和维护功能;
2) 一体化温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
3) 一体化温度变送器采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
4) 现场安装在热电偶、 热电阻 的 接线盒 内使用,直接输出 4-20mA 、 0-10mA 的输出信号。这样既节约了昂贵的 补偿导线 费用,又提高了信号远距离传输过程中的抗干扰能力;
5) 热电偶变送器具有冷端温度自动补偿功能;
6) 精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
7) 适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
工作原理
防爆热电偶 利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰全温度传不到腔外,从而进行防爆。
热电偶 ( 热电阻 ) 产生的热电势 ( 电阻 ) 经过 温度变送器 的 电桥 产生不平衡信号,经放大后转换成为 4-20mA 的直流电信号给工作仪表,工作仪表便显示出所对应的温度值
测温范围
型号 |
测温范围 |
允许偏差 |
||
WZPB |
Pt100 |
-200 ℃ ~+500 ℃ |
A 级 B 级 |
±(0.15+0.002t) ±(0.30+0.005t) |
WZCB |
Cu50 Cu100 |
-50 ℃ ~+100 ℃ |
--- |
±(0.30+0.006t) |
2 )热电偶测温范围及 允差
型号 |
允差 等级 |
||||
Ⅰ |
Ⅱ |
||||
允差值 |
测温范围 |
允差值 |
测温范围 |
||
WRNB |
K |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
±0.004t |
375 ℃ ~1000 ℃ |
±0.0075t |
333 ℃ ~1200 ℃ |
||
WRMB |
N |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
±0.004t |
375 ℃ ~1000 ℃ |
±0.0075t |
333 ℃ ~1200 ℃ |
||
WREB |
E |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
±0.004t |
375 ℃ ~1000 ℃ |
±0.004t |
333 ℃ ~900 ℃ |
||
WRFB |
J |
±1.5 ℃ |
-40 ℃ ~+375 ℃ |
±2.5 ℃ |
-40 ℃ ~+333 ℃ |
±0.004t |
375 ℃ ~1000 ℃ |
±0.004t |
333 ℃ ~750 ℃ |
||
WRCB |
T |
±0.5 ℃ |
-40 ℃ ~+125 ℃ |
±1.5 ℃ |
-40 ℃ ~+333 ℃ |
±0.004t |
125 ℃ ~350 ℃ |
±0.0075t |
333 ℃ ~350 ℃ |
特点分析
模拟型 特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻( 2.4kg )
● 全系列统一结构、 互换性 强
● 小型化( 166mm 总高)
● 低压浇铸铝合金壳体
智能型特点:
● 超级的测量性能,用于压力、差压、液位、流量测量
● 数字精度: + ( - ) 0.05%
● 模拟精度: + ( - ) 0.5%+ ( - ) 0.1%F.S
● 全性能: + ( - ) 0.25F.S
● 稳定性: 0.25% 60 个月
● 量程比 : 100 : 1
● 测量速率: 0.2S
● 小型化( 2.4kg )全 不锈钢法兰 ,易于安装
● 过程连接与其它产品兼容,实现最佳测量
● 世界上唯一采用 H 合金护套的传感器(专利技术),实现了优良的冷、 热稳定性
● 采用 16 位计算机的 智能变送器
● 标准 4-20mA ,带有基于 HART 协议 的数字信号,远程操控
● 支持向 现场总线 与基于现场控制的技术的升级。
性能指标
类 别 |
MJWB 模块式温变 |
MJWB 一体化温变 |
准 确 度 |
0.2%F.S 0.5%F.S |
|
输 入 |
热电偶: B 、 S 、 T 、 K 、 J 热电阻 : Pt100 、 Pt10 、 Cu100 、 Cu50 |
|
输 出 |
||
使用温度 |
-25-85 ℃ (一体化 LCD 表头时 0-60 ℃ ) |
|
温度影响 |
≤0.05%/ ℃ |
|
湿 度 |
5-95%RH |
|
现场显示 |
无 |
4 1/2LED 3 1/2LCD 0-100% 等分刻度 |
显示精度 |
无 |
数字式: 0.5 级 指针式: 1.5 级 |
负载能力 |
< 600 Ω (额定负载 250 Ω ) |
|
外形尺寸 |
44×18 |
70 ×100 (中继器) |
选型方法
型号 |
类别 |
感温元件 材料 |
现场显示 |
安装固定 方式 |
接线 盒形式 |
保护 管直径 |
隔爆标志 |
内芯结构 |
保护管特征 |
说 明 |
MJWB |
||||||||||
R |
热电偶 |
|||||||||
Z |
||||||||||
M |
镍铬硅 - 镍铬 { N } |
|||||||||
N |
镍铬 - 镍硅 { K } |
|||||||||
E |
镍铬 - 铜镍 { E } |
|||||||||
F |
铁 - 铜镍 { J } |
|||||||||
C |
铜 - 铜镍 { T } |
|||||||||
P |
铂 { Pt100 } |
|||||||||
C |
铜 { Cu50 } |
|||||||||
Y |
现场液晶显示 |
|||||||||
1 |
无固定装置 |
|||||||||
2 |
固定螺纹 |
|||||||||
3 |
活动法兰 |
|||||||||
4 |
固定法兰 |
|||||||||
5 |
活络管接头式 |
|||||||||
6 |
固定螺纹锥形式 |
|||||||||
7 |
直形管接头式 |
|||||||||
8 |
固定螺纹管接头式 |
|||||||||
9 |
活动螺纹管接头式 |
|||||||||
2 |
防喷式 |
|||||||||
3 |
防水式 |
|||||||||
4 |
防爆式 |
|||||||||
0 |
Ф16 |
|||||||||
1 |
Ф12 |
|||||||||
2 |
Ф16 高铝质管 |
|||||||||
3 |
Ф20 高铝质管 |
|||||||||
B |
隔爆 |
|||||||||
无 |
普通元件 |
|||||||||
K |
铠装元件 |
|||||||||
F |
防腐型 |
|||||||||
N |
耐磨型 |
|||||||||
MJWB |
Z |
P |
无 |
2 |
3 |
0 |
无 |
K |
无 |
典型型号选型 |
