产品名称：船用耐震压力表
产品型号：YCN-50/60/75/100/150
产品特点： 船用耐震压力表适用于船舶及相关设备上，测量不爆炸、不结晶、不凝固，对铜（合金）及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负压或正负压。在壳内填充低粘度阻尼油，使仪表具备抗工作环境振动及介质压力脉动的能力。度盘主刻度及指针前端涂有永久性发光剂。
船用耐震压力表的详细资料：

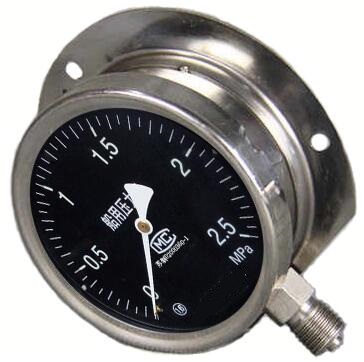

船用耐震压力表YCN-50/60/75/100/150
船用耐震压力表适用于船舶及相关设备上，测量不爆炸、不结晶、不凝固，对铜（合金）及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负
压或正负压。在壳内填充低粘度阻尼油，使仪表具备抗工作环境振动及介质压力脉动的能力。度盘主刻度及指针前端涂有永久性发光剂。

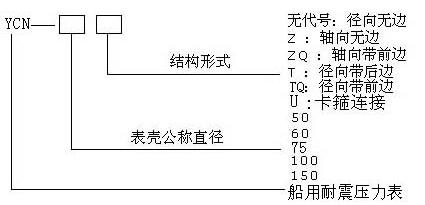

型号命名：
使用工作温度：-5℃~55℃；-25℃~55℃;
使用工作环境振动频率不大于25Hz，振幅不大于1mm;
船用压力表执行标准：JB/T5527-2005;
技术参数：
|
型 号 |
结 构 形 式 |
精 确 度% |
测 量 范 围 MPa |
|
YCN-50 YCN-50T YCN-50TQ YCN-50Z YCN-50ZQ YCN-50U |
径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装 |
±2.5 |
-0.1～0;-0.1～0.06;-0.1～0.15;-0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4;0~0.1;0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.60～2.5;0～4.0;0～6.0;0～10;0～16；0～25;0～40;0～60;0～100 |
|
YCN-60 YCN-60T YCN-60TQ YCN-60U |
径向无边 径向带前边 卡箍安装 |
||
|
YCN-75 YCN-75T YCN-75Z YCN-75ZQ YCN-75U |
径向无边 卡箍安装 |
||
|
YCN-100 YCN-100TQ YCN-100U |
径向无边 径向带前边 卡箍安装 |
±1.6 |
|
|
YCN-150 YCN-150TQ YCN-150U |
径向无边 径向带前边 卡箍安装 |
||
|
注：轴向可按要求带方形前边 |
|||

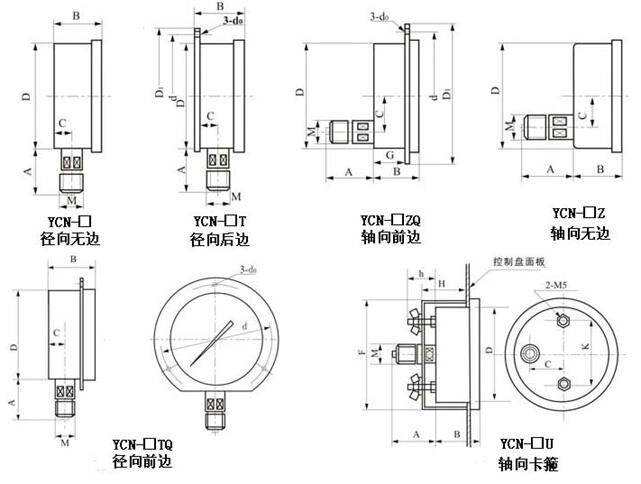

外形尺寸：
|
型号 |
外形尺寸 mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
|
|
YCN-50 |
29 |
24 |
9 |
50 |
/ |
/ |
/ |
/ |
G1/4 |
|
YCN-50T |
29 |
24 |
9 |
60 |
68 |
3.4 |
/ |
||
|
YCN-50TQ |
29 |
28 |
11 |
60 |
68 |
3.4 |
/ |
||
|
YCN-50Z |
29 |
24 |
0 |
/ |
/ |
/ |
/ |
||
|
YCN-50ZQ |
29 |
24 |
0 |
60 |
68 |
3.4 |
16 |
||
|
YCN-60 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
YCN-60TQ |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
YCN-60T |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
YCN-60Z |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
YCN-60ZQ |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
YCN-75 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
YCN-75T |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
YCN-75Z |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
YCN-75ZQ |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
YCN-100 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YCN-100TQ |
44 |
45 |
18 |
118 |
118 |
5.5 |
/ |
||
|
YCN-100T |
44 |
46 |
19 |
118 |
118 |
5.5 |
/ |
||
|
YCN-100Z |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
YCN-100ZQ |
43 |
45 |
34 |
118 |
118 |
5.5 |
25 |
||
|
YCN-150 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YCN-150TQ |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
YCN-150T |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
YCN-150Z |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
YCN-150ZQ |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
YCN-50U |
29 |
24 |
0 |
50 |
35 |
55 |
32 |
20 |
G1/4 |
|
YCN-60U |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
YCN-75U |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
YCN-100U |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
YCN-150U |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：连接螺纹可按要求订货 |
|||||||||
使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
说明：
1．船用耐震压力表结构形式（安装方式）有六种，可以满足不同的安装要求：
1）径向无边船用耐震压力表YCN-40/50/60/75/100/150；
2）轴向无边船用耐震压力表YCN-40Z/50Z/60Z/75Z/100Z/150Z；
3）轴向前边船用耐震压力表YCN-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；
4）径向后边船用耐震压力表YCN-40T/50T/60T/75T/100T/150T；
5）径向前边船用耐震压力表YCN-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；
6）卡箍（卡子）船用耐震压力表YCN-40U/50U/60U/75U/100U/150U；
2.船用耐震压力表按测量范围可分为:船用耐震压力表、船用耐震压力真空表和船用耐震真空表三种.
