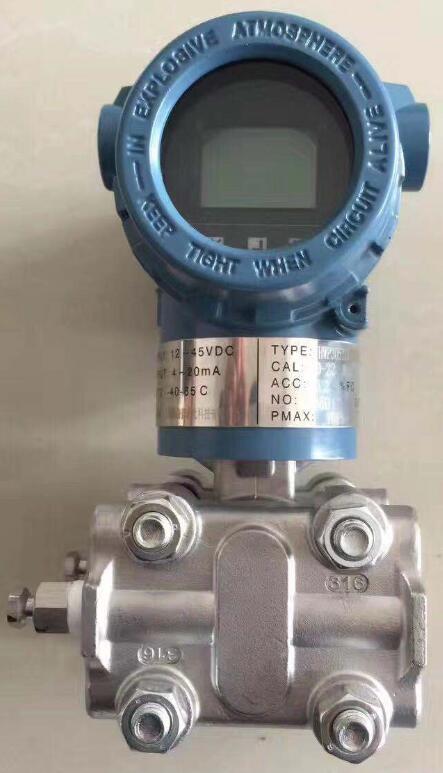

产品名称:差压变送器
产品型号:MJYB
产品特点:差压变送器用于在压力环境下测量液体、气体或蒸汽的液位、流量和压力,然后转变成4~20mA DC信号输出。MJYB-3351智能型可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。
差压变送器的详细资料:
差压变送器用于在压力环境下测量液体、气体或蒸汽的液位、流量和压力,然后转变成 4 ~ 20mA DC 信号输出。 MJYB-3351 智能型可与 HART 手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。
1. 性能规格 (零基准校验范围,参考条件下,硅油充液, 316 L 不锈钢隔离膜片。) 1.1. 参考精度 1.1.1. 数字、智能: ±0.1% 校验量程 1.1.2. 模拟、线性: ±0.2% 校验量程 1.2. 稳定性 1.2.1. 数字、智能: 6 个月, ±0.1%URL 1.2.2. 模拟、线性: 6 个月, ±0.2%URL 1.3. 环境温度影响 1.3.1. 数字、智能: 零点误差:± 0.2%URL/56℃ 总体误差:±( 0.2%URL+0.18% 校验量程) /56℃ 1.3.2. 模拟、线性 零点误差:± 0.5%URL/56℃ 总体误差:±( 0.5%URL+0.5% 校验量程) /56℃ 1.4. 静压影响 1.4.1. 零点 在 31027kPa 静压下 , 为 ±0.2%URL 。零点误差可在线通过调零修正。 1.4.2. 量程 可修正至± 0.25% 输出读数 /6895kPa 1.5. 振动影响 在任意轴向上, 200Hz 下振动影响为 ±0.05%URL/g 1.6. 电源影响 小于± 0.005% 输出量程 / 伏特。 |
1.7. 负载影响: 没有负载影响,除非电源电压有变化。 1.8. 电磁干扰 / 射频干扰( EMI/RFI 影响) 由 20 至 1000MHz ,场强达至 30V/M 时,输出漂移小于 ±0.1% 量程。 1.9. 安装位置影响 零点漂移至多为± 0.25kPa 。所有的零点漂移都可修正掉;对量程无影响。 2. 功能规格 2.1. 测量范围:差压: 0-1.3 ~ 6890KPa 静压: 25 、 32MPa 2.2. 零点与量程 2.2.1. 数字、智能:可用本机量程和零点按钮调整,或用 HART 手操器调整。 2.2.2. 模拟、线性:量程和零点连续可调。 2.3. 零点正、负迁移 零点负迁移时,量程下限必须大于或等于 -URL ;零点正迁移时,量程上限必须小于或等于 +URL 。校验量程大于或等于小量程。 2.4. 输出 数字、智能: 4 ~ 20mA DC ,用户可选择线性或平方根输出 , 数字过程变量叠加在 4 ~ 20mA DC 信号上,可供采用 HART 协议的上位机使用。 模拟、线性: 4 ~ 20mA DC, 与过程压力成线性。 2.5. 阻尼时间常数 数字、智能:时间常数可调,以 0.1 秒递增,由小至 16.0 秒。 模拟、线性:时间常数可调,由小至 1.67 秒。 |
◆ 选型方式
MJYB-3351 |
差压变送器 |
|||||||
代码 |
量程范围 KPa |
|||||||
3 |
0-1.3 ~ 7.5 |
|||||||
4 |
0-6.2 ~ 37.4 |
|||||||
5 |
0-31.1 ~ 186.8 |
|||||||
6 |
0-117 ~ 690 |
|||||||
7 |
0-345 ~ 2068 |
|||||||
代码 |
输出 |
|||||||
E |
4-20mADC |
|||||||
S |
智能式 +HART |
|||||||
代号 |
结构材料 |
|||||||
法兰和接头 |
排气 / 排液阀 |
隔离膜片 |
灌充液体 |
|||||
22 |
316 不锈钢 |
316 不锈钢 |
316 不锈钢 |
硅油 |
||||
23 |
316 不锈钢 |
316 不锈钢 |
哈氏合金 C |
|||||
24 |
316 不锈钢 |
316 不锈钢 |
蒙乃尔 |
|||||
25 |
316 不锈钢 |
316 不锈钢 |
钽 |
|||||
33 |
哈氏合金 C |
哈氏合金 C |
哈氏合金 C |
|||||
35 |
哈氏合金 C |
哈氏合金 C |
钽 |
|||||
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|||||
代号 |
大工作压力 MPa |
|||||||
E- |
4 |
|||||||
F- |
25 |
|||||||
代码 |
选项 |
|||||||
M1 |
不带显示 |
|||||||
M2 |
0-100% 线性指示表 |
|||||||
M3 |
LCD 显示表 |
|||||||
B1 |
管装弯支架 |
|||||||
B2 |
板装弯支架 |
|||||||
B3 |
管装平支架 |
|||||||
D1 |
侧面泄放阀在压力室左部 |
|||||||
D2 |
侧面泄放阀在压力室右部 |
|||||||
不注 |
1/2NPT 锥管螺纹接头 |
|||||||
C2 |
丁字形螺纹接头 M20×1.5 ,带后部焊接 Ф14 引压管的球锥连接头 |
|||||||
d |
隔爆型 d Ⅱ BT4 |
|||||||
i |
本安型 ia Ⅱ CT6 |
|||||||
J |
流量变送器 4-20mA 开方输出 |
|||||||
s |
不锈钢三阀组 |
