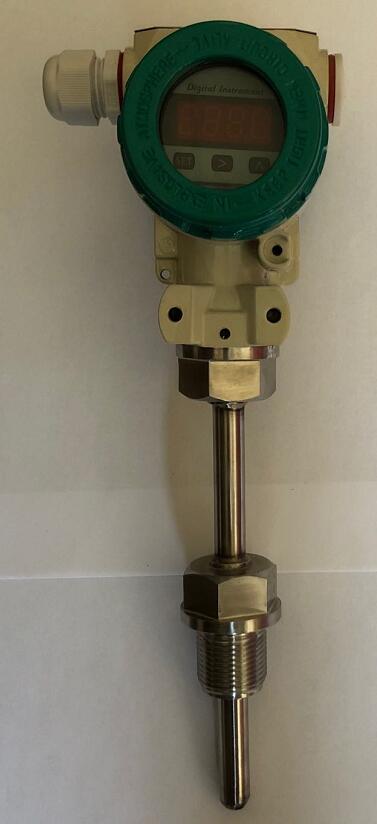

产品名称:数显温度变送器,温度变送器,一体化温度变送器,智能温度变送器,一体化数显温度变送器,防爆数显温度变送器,防爆温度变送器,一体化防爆温度变送器

产品型号:MJWB

产品特点: 热电偶、热电阻表壳内安装温度变送单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号. 该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

数显温度变送器,温度变送器,一体化温度变送器,智能温度变送器,一体化数显温度变送器,防爆数显温度变送器,防爆温度变送器,一体化防爆温度变送器的详细资料:

一 、概述
       热电偶、热电阻温度变送器仪表中的现场安装式温度变送器单元,与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
      该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
二、主要特点:
    •采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
    •现场安装在热电偶、热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
    •热电偶变送器具有冷端温度自动补偿功能;
    •精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
    •适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
    •智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;
    •智能型温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例;
三、工作原理:
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。

四、技术参数:
 1、输入信号:热电偶:K、E、J、B、S、T、N。热电阻:Pt100、Cu50、
Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置;
 2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时叠加符合HART标准协议通信;隔离式温度变送器:输入与输出相隔离,隔离电压500V,增加了抗共模干扰能力,更适合与计算机连网使用;
 3、基本误差:0.5%FS、0.2%FS、智能型0.2%FS;
 4、接线方式:二线制、三线制、四线制;
 5、显示方式:四位LCD显示现场温度,智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;
 6、工作电压:普通型号12V-35V,智能型12V-45V,额定工作电压为24V
 7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
 8、工作环境:a:环境温度-25-+80℃(常规型)
                        -25-+70℃(数显型)
                        -25-+75℃(智能型)
               b:相对湿度:5%-95%
               c:机械振动f≤50Hz, 振幅≤0.15mm
               d:无腐蚀气体或类似的环境;
 9、 环境影响系数:δ≤0.05%/℃。

五、测温范围

镍铬 - 康铜

E

0-1000 ℃范围内任选

镍铬 - 镍硅

K

0-1300 ℃范围内任选

铂铑 10-

S

0-1600 ℃范围内任选

铂铑 30- 铂铑 6

B

0-1800 ℃范围内任选

- 康铜

T

0-400 ℃范围内任选

- 康铜

J

0-1200 ℃范围内任选

铜热电阻

Cu50

-50-+150 ℃范围内任选

铜热电阻

Cu100

-50-+15 ℃范围内任选

铂热电阻

Pt100

-200-+600 ℃范围内任选

六、型号代码及说明:(带变送传感器选型请参见带温度变送器(隔爆)热电偶/阻 )

MJWB

  温度变送器

类别

R

  热电偶

Z

  热电阻

传感器

1

  适配 K 型热电偶 / 热电阻适配 Pt100

2

  适配 E 型热电偶 / 热电阻适配 Cu100

3

  适配 J 型热电偶 / 热电阻适配 Cu50

4

  适配 B 型热电偶

5

  适配 S 型热电偶

6

  适配 T 型热电偶

7

  适配 N 型热电偶

8

  用户自定

电路类别

0

  隔离型

1

  非隔离型

安装方式

0

  常规型

1

  专用型

2

  挂壁型

3

  导轨型

温度变送器

0

常规型

1

智能型

2

数显型

3

指针型

4

智能数显型

5

智能指针型

6

HART 协议型

七、接线及调整
        变送器的接线原理如图所示。端子4接24V电源正端、端子3为4~20mA电流输出端,该端经负载电阻R1后回到24V电源负端。
•用于爆炸危险场所时,请注意防爆标志与防护等级;
•一体化温度变送器安装的环境必须是在-20-+70℃内,当周围环境温度太高时,信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。
•加电前,请仔细检查电源的正负极性,不能接错,否则可能造成不可知的后果。
•信号转换器模块用环氧树脂灌封固化,以加强其防震性能,并防湿、防腐、防潮。
•温度变送器使用六个月后需进行校验。


  八、订货须知

 特殊规格订货中经双方协商决定。
 可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。
 如果有其他特殊要求请在订货时注明。
•使用环境温度:-20-70℃;
•功耗:≤0.5W
•防爆标志:d‖BT4
•防护等级:IP65
