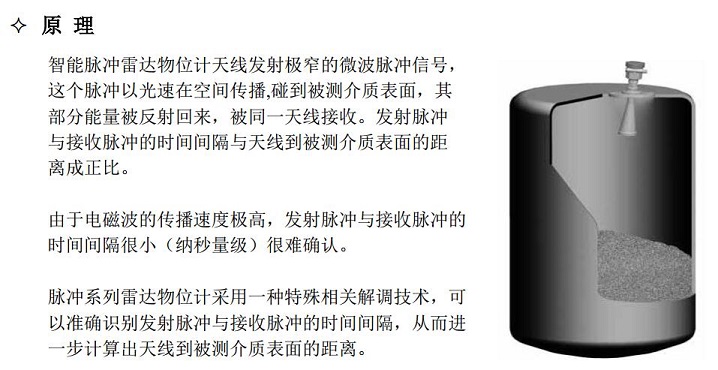

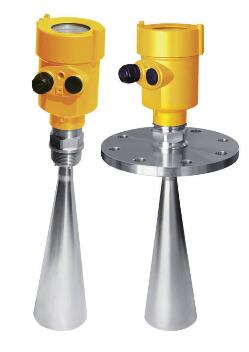

一、测量原理

 特 点

由于采用了先进的微处理器和独特 EchoDiscovery 回波处理技术，雷达物位计可以应用于各种复杂工况。“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果多种过程连接方式及天线型式，使得雷达物位计适用于各种复杂工况及应用场合。如：

高温、高压及小介电常数介质的测量等。采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

雷达物位计采用了高频段的发射频率，因而具有：

—波束角小，能量集中，具有强抗干扰能力，大大提高了测量精度和可靠性；

—天线尺寸小，便于安装和加装防尘罩等天线防护装置；

—测量盲区小，对于小罐测量也会取得良好的效果；

—波长短，对颗粒物质的料位测量依有良好效果。


二、仪表概况

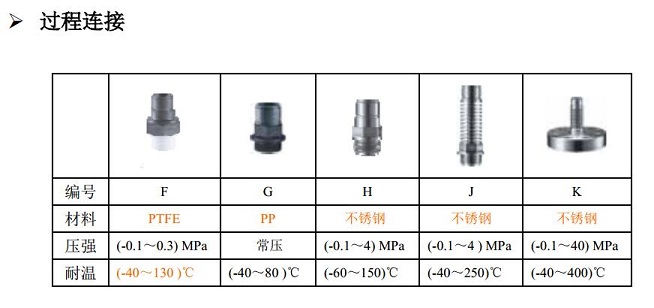

注：

1． 本安型仪表 A、B 可选

2． 带吹扫型只可选用喇叭口天线；高温型过程连接可选散热装置

3．根据现场压力范围选用


三、电气连接
 供电电压
(4-20)mA / HART（两线制） 电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技
术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮
空输出。仪表及接地端子应保证良好接地，通常接地可连接到罐的接地
点上，若是塑料罐则应接到邻近的大地上。
 连接电缆的安装
一般介绍 供电电缆了使用两芯电缆，电缆外径应为（5 ～9） mm，以确保电缆入
口的密封。如果存在电磁干扰，建议使用屏蔽电缆。
(4-20)mA / HART（两线制） 供电电缆可使用普通两芯电缆。
电缆的屏蔽和接线 屏蔽电缆两端均应接地。在传感器内部，屏蔽必须直接连接内部接地端
子，外壳上的外部接地端子必须接大地。
如果有接地电流，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电
容（比如 lnF / 1500V）接地，以起到隔直和旁路高频干扰信号的作用。
 接线方式
两线制： 24VDC 供电， 4-20mA 输出

  防爆连接
本产品的防爆形式为本质安全型和本安+隔爆复合型。防爆标志： ExiaⅡCT6/Exd iaⅡC T6。脉冲型
雷达物位计采用铝外壳，电子部件采用胶封结构，从而确保电路发生故障时产生的火花不会泄放出来。
产品适用于 ExiaⅡC T6/Exd]iaⅡC T6 防爆等级以下可燃性气体介质的物位连续测量。

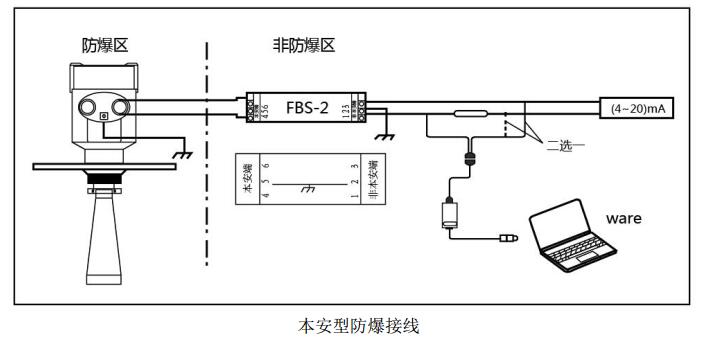

本安型仪表使用时须用安全栅供电， FBS-2 安全栅系本产品的关联设备，防爆形式为本质安全型。防爆
标志： [Exia]ⅡC，供电电压 24V DC 5 % ，短路电流为 135mA，工作电流（4～20〕 mA。
所有电缆均要采用屏蔽电缆，从仪表到安全栅的大长度为 500m 。分布电容≤0.1μ F/Km，分布电感
≤1mH/Km。仪表安装时必须接大地,不得使用其它未经防爆检验的关联设备。

•

  导波雷达物位计
