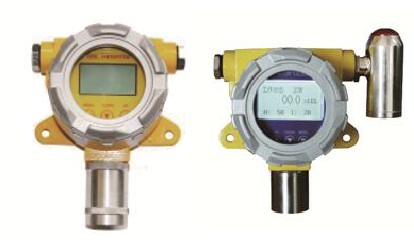

WLB-WMKY-2000 有毒气体探测器

一、简介
         WLB-WMKY-2000 有毒气体探测器由进口原装长寿命电化学传感器加上信号处理板构成，它把电化学传感器输出的微弱信号转换成与浓度成正比的4~20mADC信号，此信号可方便地引入DCS，PLC系统或其他数据采集系统，实现报警和控制。它广泛应用于石油天然气，矿井，化工，冶金，油库，汽车库，码头，地下室等行业，是保证工厂安全与人身安全的理想监测仪表。

二、特点
    4 ~ 20mADC 标准信号输出
    预报警、报警、故障三级报警触点输出
    485总线
    调试、测试4~20mA信号十分方便
    长期稳定性好
    零点漂移小
    重复性好
    可靠性高
    可测气体介质种类多

三、主要技术指标
1、测量精度：2 %F.S，（O2为0.5 %F.S）；
2、响应时间：45秒-5分钟，取决于测试成份和范围；
3、重复性：3 %F.S；
4、输出信号：DC  4~20mA；
5、触点输出：  2A， 24V DC
6、供电电源：（负载电阻为250Ω）15V~30VDC（推荐工作电压18V~24VDC）；
7、探头典型寿命均在2年以上；
8、环境温度：-20 ~ +50C（NH3：-25~30C）；
9、环境湿度： 90% RH。
10、防护等级：IP65

四、有毒气体探测器外形尺寸图

五、有毒气体探测器接线图：

接线要求：
    1）探测器接线：变送器工作于三线制方式。采用钢管敷设
    屏蔽方式与控制器连接。
    2）大电线阻抗：1.5 mm2截面时大线长为2000米。
    3）控制器内接线端子（24V负、IN、24V正）分别与探测
    器内接线端子（24V负、IN、24V正）对应连接，若多个
    探测器连接控制器，探测器的供电部分（24V正 与24V
    负）分别公用同一个接线端子。

•

  有毒气体探测器
