产品名称:风压变送器

产品型号:WLB-F

产品特点:风压变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造,传感器和放大电路高度集成;采用压铸合金铝表面喷漆壳体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。

风压变送器的详细资料:

                          WLB-F风压变送器

概述:
WLB-F风压变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造,传感器和放大电路高度集成;采用压铸合金铝表面喷漆壳体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。

工作原理:

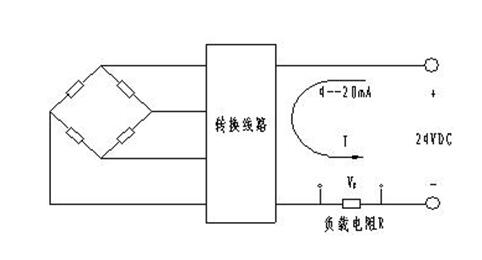

   WLB-F风压变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20MA输出。



功能特点:
◆稳定性好,满度、零位长期稳定性可达0.2%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS。
◆    具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时
送器会自动限流在35MA以内。
◆固态结构,无可动部件,高可靠性,使用寿命长
◆从风压到水、油都可以进行高精度的测量,不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。

主要技术参数:

测量范围:

0-100Pa0-100KPa

大过载:

标准量程的2倍

压力形式:

表压、微差压

精度等级:

0.5%F·S

电源电压:

24VDC

负载电阻:

≤500Ω

测量介质:

蒸汽压力或气体、液体

长期稳定性:

±0.2% F·S/

环境相对湿度:

095%

补偿温度:

070

工作温度:

-1070



结构特点:



外壳:

压铸合金铝

主体结构材料:

1Cr18Ni9Ti

压力接口:

Ф8宝塔嘴

自重:

0.5Kg

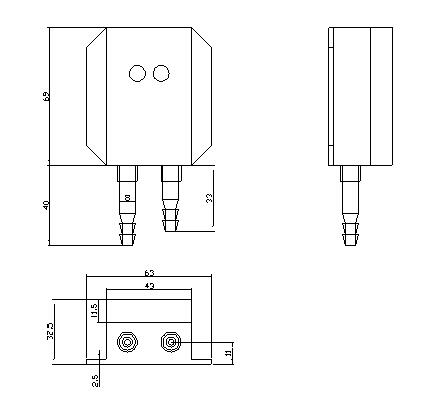

外型尺寸:



调试方法:
根据标签说明,看到调零和满程电阻器,外接标准电源及电流表(0.2极以上),即可调整,步骤如下:
     在变送器没有加压的情况下,调节零点电阻器,使之输出电流4mA,
     变送器加压到满量程,调节满程电阻器,使之输出电流20mA,
     反复以上步骤两三次,直到信号正常。
     调节完毕,拧紧保护盖。

注意事项:
◆凡供货产品均带有使用说明书及合格证,其中有产品编号、技术参数、出厂日期等,请认真核对,以免用错。
◆不可用坚硬的物体直接挤压变送器膜片,以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致,连接时应慢速拧紧,不能把转矩直接加到变送器壳体上,只能加在压力接口的六方上。
◆接供电电源时应严格按照我公司接线说明进行连接。
◆边送器过载压力不可超过量程的200% 。
◆使用中发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门联系。
◆运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
◆包换一年。

电气连接:
电源连接:红线接电源正,黑线接电源负。
风压连接:Ф8宝塔嘴。
红线接电源正,黑线接电源负,黄线接信号输出。
