产品名称:防爆电接点压力表
产品型号:YTX-100/150B
产品特点:本仪表用在环境有爆炸性混合物的危险场所,用来测量对铜及铜合金,普通碳钢等无腐蚀性的非结晶,非凝固介质的压力(负压)。 通过接点装置与具有相应防爆性能的电气件配套使用。对被测介质压力,有自动控制、报警、信号远传等多种功能。 注:此仪表带有磁性开关触点装置,它能在被测介质压力将要超过给定值时,发出信号。即:将触点装置中的双信号给定针调节到所需的压力值上,即可达到自动控制目的,故可作为远程信号装置使用。测量震动的场合请选用磁助式电接点压力表。
防爆电接点压力表的详细资料:

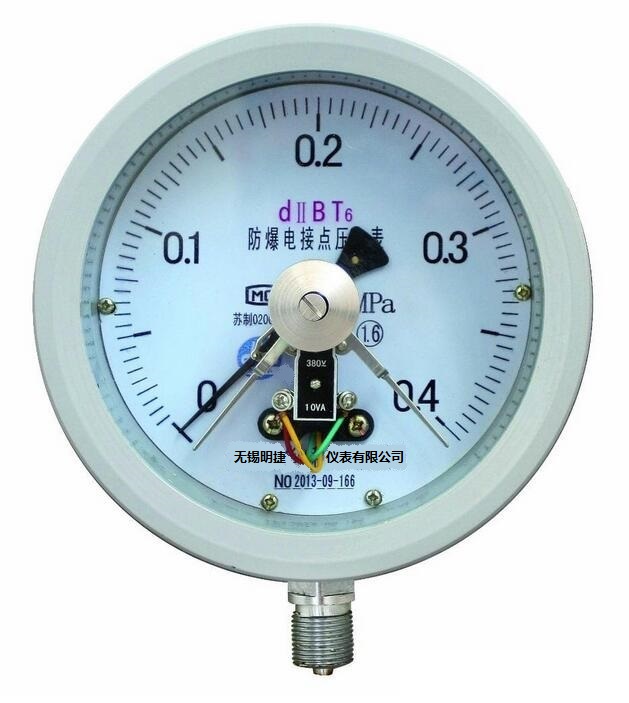

YTX-100/150B磁助式防爆电接点压力表
本仪表系按国家标准:GB/T1226-2001《一般压力表》国家标准;GB3836. 1-2000《爆炸性气体环境用电气设备第一部分:通用要求》;GB3836. 2-2000《爆炸气体环境用电设备第9部分:隔爆型“d”》的有关规定及JB/T9773-1999《电接点压力表》行业标准规定设计、制造。
本仪表的防爆类别为隔爆型,其防爆标志dⅡCT4 。
一、用 途
本仪表用在环境有爆炸性混合物的危险场所,用来测量对铜及铜合金,普通碳钢等无腐蚀性的非结晶,非凝固介质的压力(负压)。
通过接点装置与具有相应防爆性能的电气件配套使用。对被测介质压力,有自动控制、报警、信号远传等多种功能。
注:此仪表带有磁性开关触点装置,它能在被测介质压力将要超过给定值时,发出信号。即:将触点装置中的双信号给定针调节到所需的压力值上,即可达到自动控制目的,故可作为远程信号装置使用。测量震动的场合请选用磁助式电接点压力表。
二、基本参数
1、技术数据
仪表名称 |
测量范围 ( Mpa ) |
精度等级 % |
接点参数 |
仪表重量 ( Kg ) |
防爆电接 点压力表 |
-0.1 ~ 100 Mpa |
1.6% |
额定电压 AC380V DC220V 额定电流1A 触头功率 10伏安 |
2 |
防爆电接 点真空表 |
-0.1~ 0 Mpa |
|||
防爆电接 点压力真空表 |
-0.1~ 2.4Mpa |
|
||
磁助式防 爆电接点压力表 |
0 ~ 60 Mpa -0.1~ 0 Mpa -0.1~ 2.4Mpa |
触头功率 30伏安 |
2.1 |

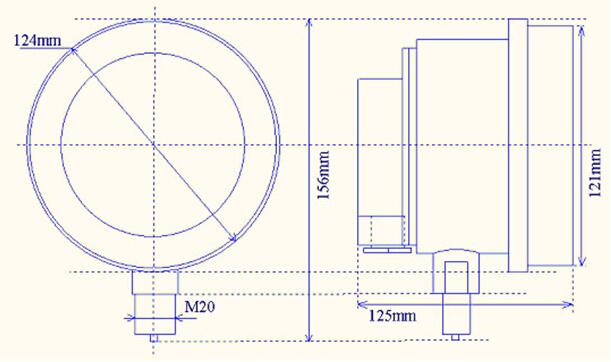

2、 外型尺寸:YTX-100B

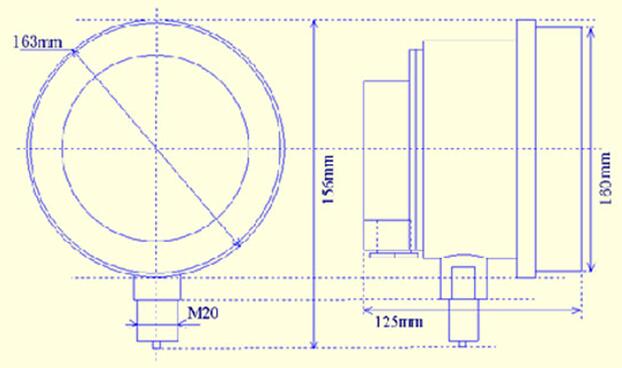

外型尺寸:YTX-150-B
三、结构与工作原理
1、仪表外壳采用隔爆结构,当其外壳内部的爆炸性混合物因受到火花或电弧影响,发生爆炸时,不至引起外部爆炸性混合物爆炸,从而达到防爆的目地。
2、仪表由弹簧管压力表和一个电接装置组成。
仪表工作原理:当被测介质进入弹簧管,使其产生的位移,经过传动机构放大后,指针将被测压力值,在刻度盘上指示出来,同时指针带动电接装置的活动触头,当压力达到预定值时,活动触头与设定针的触头接触,接通电路。
3、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm,500VBX型肆芯橡皮线(4XI)

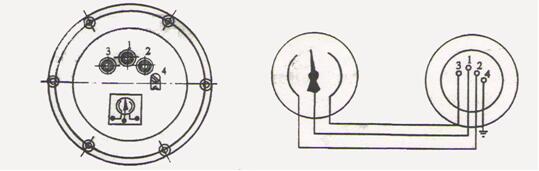

4、接线方式
四、使用、维护与检修
1、仪表应安装在周围环境-20℃~ 40℃,相对温度不大于80%,海拔高度低于2000m,在按装地点,月平均气温不高于+30℃,由于温度的变化,允许在压力表的表面产生凝霜,被测介质温度<70℃,(如果用于蒸汽等高温介质测量时,应选用耐温防爆电接点压力表)。
2、仪表必须垂直安装,并力求与测定点保持同一水平位置,否则应计入液位差引起的附加误差。
3、仪表的电器线路(参照附图2),接妥后认真检查并进行试动作上。
4、仪表压力部分一般使用压力上限3/4。
5、在调节仪表给定单时(通过调节旋纽,将上、下限定指针调到给定值)应先调节下线给定值而后调节上线给定值。
6、打开出线盒或调节给定值范围时需切断电源后进行。
爆电接点压力表选型表: |
||||||||||
型 号 |
说 明 |
|||||||||
YTX-100B YTX-150B |
|
防爆电接点压力表 |
||||||||
精度等级 |
A |
|
精度 ≤1.6% |
|||||||
B |
|
精度 ≤2.5% |
||||||||
测量范围 |
1 |
|
-0.1~100Mpa |
|||||||
连 接 螺 纹 |
L1 |
|
M20*1.5 |
|||||||
L2 |
|
1/2NPT G1/2 ZG1/2 |
||||||||
L3 |
|
特殊连接螺纹 |
||||||||
F |
|
法兰连接 |
||||||||
连 接 型 式 |
|
|
径向无边 |
|||||||
T |
|
径向后带边 |
||||||||
仪 表 外 型 |
H |
mm |
|
110mm压力表面 |
||||||
|
T4 |
|
-20℃~135℃ |
|||||||
显 示 方 式 |
D1 |
指针显示 |
