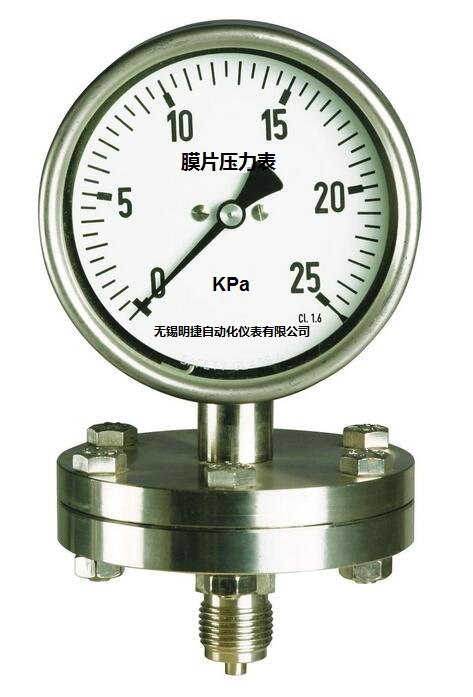

产品名称：膜片压力表
产品型号：YP-100/150
产品特点：膜片压力表适用于测量对铜和铜合金无腐蚀、无结晶、高粘度的液体或气体的压力。 耐震膜片压力表具有一般膜片压力表的性能，同时具有抗介质脉动、冲击载荷和耐环境振动的特性。 耐腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。 耐腐耐震膜片压力表则兼耐腐膜片压力表及耐震膜片压力表二者的特性。
膜片压力表的详细资料：
膜片压力表YP-100/150系列
膜片压力表适用于测量对铜和铜合金无腐蚀、无结晶、高粘度的液体或气体的压力。
耐震膜片压力表具有一般膜片压力表的性能，同时具有抗介质脉动、冲击载荷和耐环境振动的特性。
耐腐膜片压力表适用于测量有一定腐蚀性、粘度大、无结晶的液体和气体的压力。
耐腐耐震膜片压力表则兼耐腐膜片压力表及耐震膜片压力表二者的特性。

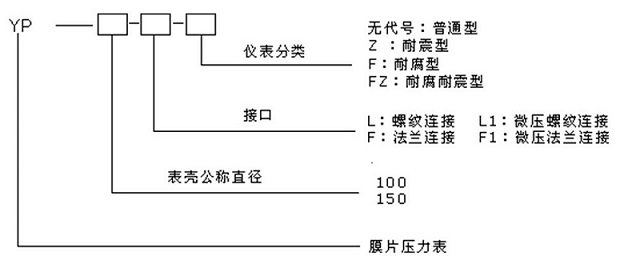

型号命名：
技术参数：
|
型号 |
名称 |
外形尺寸 |
测量范围 |
精确度% |
|
YP-100L |
膜片压力表 |
图一 |
0-0.06;0-0.1;0-0.16;0-0.25;0-0.4; |
± 2.5 |
|
YP-100F |
法兰膜片压力表 |
图二 |
||
|
YP-100L-F |
耐腐膜片压力表 |
图一 |
||
|
YP-100F-F |
法兰连接耐腐膜片压力表 |
图二 |
||
|
YP-100L-Z |
耐震膜片压力表 |
图一 |
||
|
YP-100L-FZ |
耐腐耐震膜片压力表 |
图一 |
||
|
YP-100L1-F |
耐腐膜片微压表 |
图一 |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; |
|
|
YP-100F1-F |
法兰连接耐腐膜片微压表 |
图三 |
仪表执行标准：JB/T5491-2005;
仪表外壳防护等级：IP64
耐震膜片压力表及耐腐耐震膜片压力表的抗工作环境性能为GB4439所规定的V.H.4级。
使用工作温度：膜片压力表、耐腐膜片压力表-40℃~70℃，
耐震膜片压力表、耐腐耐震膜片压力表：灌充液为甘油时-5℃~55℃，灌充液为硅油时-25~55℃。
主要零件材料：
|
仪 表 名 称 |
膜片压力表 |
耐腐膜片压力表 |
|
|
零 |
膜片 |
3J1, 316L |
316L,衬聚四氟乙烯 |
|
外壳 |
1Cr18Ni9 |
1Cr18Ni9 |
|
|
法兰 |
45钢 |
1Cr18Ni9,316L,衬聚四氟乙烯 |
|
|
接头 |
HPb59-1黄铜 |
1Cr18Ni9,316L,衬聚四氟乙烯 |
|
外形尺寸：
表一：
|
型号 |
外形尺寸 mm |
|||||
|
D1 |
D2 |
L1 |
L2 |
SW |
M |
|
|
YP-100L |
110 |
97.5 |
135 |
20 |
27 |
20X1.5 |
|
YP-100L-F |
||||||
|
YP-100L-Z |
165 |
|||||
|
YP-100L-FZ |
||||||
|
YP-150L |
160 |
160 |
||||
|
YP-150L-F |
||||||
|
YP-150L-Z |
190 |
|||||
|
YP-150L-FZ |
||||||
表二：
|
型号 |
测量上限MPa |
管子通径DN |
法兰连接 |
螺孔 |
||||||
|
D |
K |
d |
B |
H |
c |
f1 |
||||
|
YP-100F |
0～0.1 |
32 |
140 |
100 |
78 |
31 |
50 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
50 |
16 |
3 |
18 |
||
|
50 |
165 |
125 |
102 |
49 |
50 |
18 |
3 |
18 |
||
|
0～2.5 |
32 |
140 |
100 |
78 |
31 |
50 |
18 |
2 |
18 |
|
|
40 |
150 |
110 |
88 |
38 |
50 |
18 |
3 |
18 |
||
|
50 |
165 |
125 |
102 |
49 |
50 |
20 |
3 |
18 |
||
|
可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造. |
||||||||||
图二 图三
表三：
|
型号 |
测量范围KPa |
管子通径DN |
法兰连接 |
螺孔 |
|||||||
|
D |
K |
d |
B |
H |
c |
f1 |
M |
H |
|||
|
YP-100F1-F |
0-1.6～0-60 |
20 |
90 |
65 |
50 |
26 |
28 |
10 |
2 |
10 |
14 |
|
25 |
100 |
75 |
60 |
33 |
28 |
10 |
2 |
10 |
14 |
||
|
32 |
120 |
90 |
70 |
39 |
28 |
10 |
2 |
12 |
14 |
||
|
40 |
130 |
100 |
80 |
46 |
28 |
10 |
3 |
12 |
14 |
||
|
可按化工部HG;国标GB及日本JIS;美国ANSI等标准制造 |
|||||||||||
|
型号 |
名称 |
|
型号 |
名称 |
|
YP-100L |
100螺纹接口膜片压力表 |
YP-100F-Z |
100工型法兰耐震膜片压力表 |
|
|
YP-150L |
150螺纹接口膜片压力表 |
YP-150F-Z |
150工型法兰耐震膜片压力表 |
|
|
YP-100L-F |
100螺纹接口耐腐膜片压力表 |
YP-100F-FZ |
100工型法兰耐腐耐震膜片压力表 |
|
|
YP-150L-F |
150螺纹接口耐腐膜片压力表 |
YP-150F-FZ |
150工型法兰耐腐耐震膜片压力表 |
|
|
YP-100F |
100工型法兰膜片压力表 |
YP-100L1-F |
100螺纹接口耐腐膜片微压表 |
|
|
YP-150F |
150工型法兰膜片压力表 |
YP-150L1-F |
150螺纹接口耐腐膜片微压表 |
|
|
YP-100F-F |
100工型法兰耐腐膜片压力表 |
YP-100L1-FZ |
100螺纹接口耐腐耐震膜片微压表 |
|
|
YP-150F-F |
150工型法兰耐腐膜片压力表 |
YP-150L1-FZ |
150螺纹接口耐腐耐震膜片微压表 |
|
|
YP-100L-Z |
100螺纹接口耐震膜片压力表 |
YP-100F1-F |
100法兰连接耐腐膜片微压表 |
|
|
YP-150L-Z |
150螺纹接口耐震膜片压力表 |
YP-150F1-F |
150法兰连接耐腐膜片微压表 |
|
|
YP-100L-FZ |
100螺纹接口耐腐耐震膜片压力表 |
YP-100F1-FZ |
100法兰连接耐腐耐震膜片微压表 |
|
|
YP-150L-FZ |
150螺纹接口耐腐耐震膜片压力表 |
YP-150F1-FZ |
150法兰连接耐腐耐震膜片微压表 |
使用与订货须知：
订货请说明名称、型号、测量范围，精确度等级及接口螺纹或通径尺寸。
特殊要求请详细说明。
