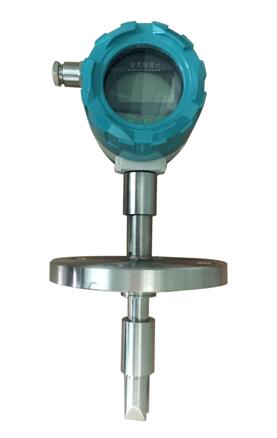

音叉密度计
音叉密度计是引进国外先进频率追踪技术而生产的高精度，高适用性的振动原理密度计，产品设计采用插入式安装，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测。
音叉密度计传感器是由二个压电晶体组成，一个压电晶体产生振动，另一个压电晶体检测振动，音叉传感器内置温度传感器，对压电晶体的振动进行温度补偿。

音叉密度计的技术参数：
测量范围：0~3 g/cm³任选
输出：4-20毫安信号（4线制）
精度：0.3%（实时量程）或0.001 g/cm³ 取大者。
分辨率：0.0001 g/cm³
安装方式：DN50  DN80  DN100 以及螺纹安装（螺纹安装配安装底座）
适用范围：-30~120度
大工作压力：20MPa
防护等级：IP65
叉体材质：不锈钢316，哈氏合金 C22，锰合金 400
叉体涂层：铁氟龙涂层（完美的疏水性和不粘连液体中的杂质）

音叉密度计的安装：
安装总原则：
音叉底部周空间不小于30毫米 音叉周围空间不小于12毫米
音叉体不受强流冲击
介质从叉体中间穿流而过
为更加形象和系统的阐述安装方式，特整理几种常见安装方式，安装时参考以下安装方式即可：
经典安装方式一：直插入安装（低流速）
经典安装方式二：斜插入安装（高流速）
经典安装方式三：固定安装套件安装（定制安装套件）

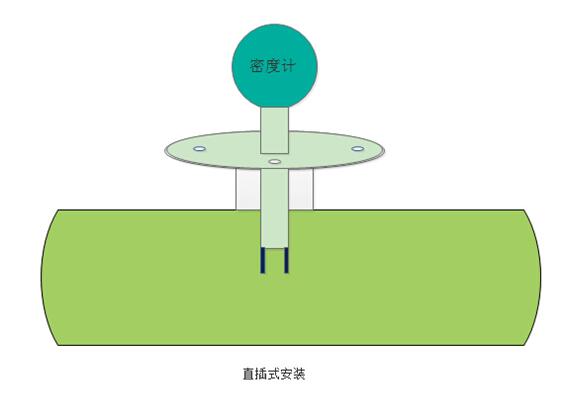

直插式安装示意图（非埋头）：

备注：
空间过于狭小，震动波反射影响音叉震动，导致精度过低
流速过大，冲击音叉，导致音叉振动频率波动，导致音叉精度降低或者稳定性降低。
在主管道小于DN100时，需要做变径，把管道直径变大。
在流速超过0.5米/秒的情况下，也需要变径，把流速降低。
不按要求安装音叉密度计，将导致精度降低，稳定性降低。
此安装方式温度响应快，温补迅速，温度变化剧烈场合首先。
直插式焊接和直插式法兰连接方法一致。（螺纹连接会附带焊接底座）

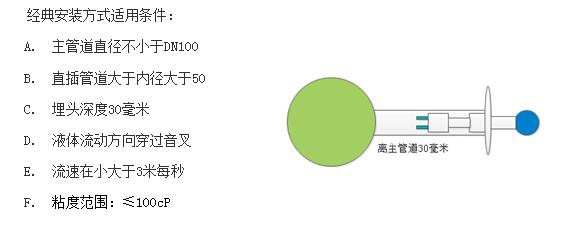

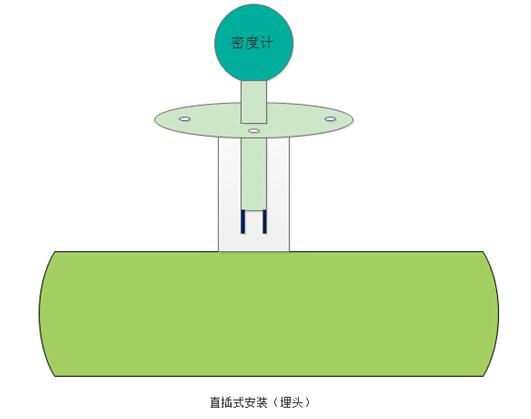

直插式安装示意图（埋头）：

备注：

温度响应慢，会有温度变化不一致导致的温补误差
叉体不受冲击，稳定性好
不按要求安装音叉密度计，将导致精度降低，稳定性降低。
直插式焊接和直插式法兰连接方法一致。（螺纹连接会附带焊接底座）

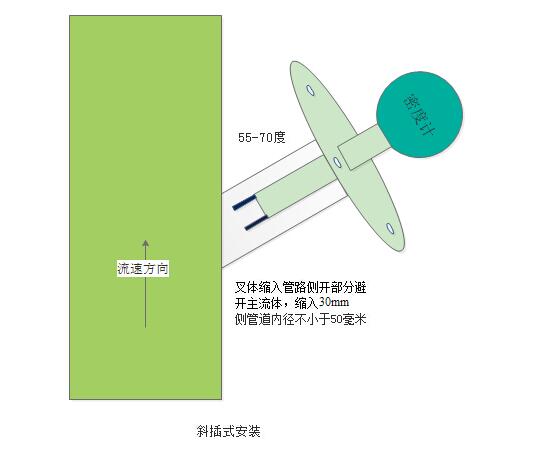

斜插式安装示意图：

经典安装方式适用条件：
主管道直径不限制，斜装管道内径不小于50毫米
音叉缩入30毫米
流速范围宽，主管道流速不大于3米每秒均可适用
粘度范围：≤20000cP


备注：

斜侧管道管径过于狭小，震动波反射影响音叉震动，导致精度过低（建议采用大于50的管径）
不按要求安装音叉密度计，将导致精度降低，稳定性降低。
直插式焊接和直插式法兰连接方法一致。（螺纹连接会附带焊接底座）
温度响应慢，会有温度变化不一致导致的温补误差

固定安装套件安装（定制安装套件）
固定安装套件安装即为客户提供一站式的解决方案
需要提供以下参数：
管径
流速
介质粘度
温度
连接方式（法兰或螺纹）
空间距离
我公司会根据客户具体工况条件，设计一套缓冲连接机构，客户只需安装即可。

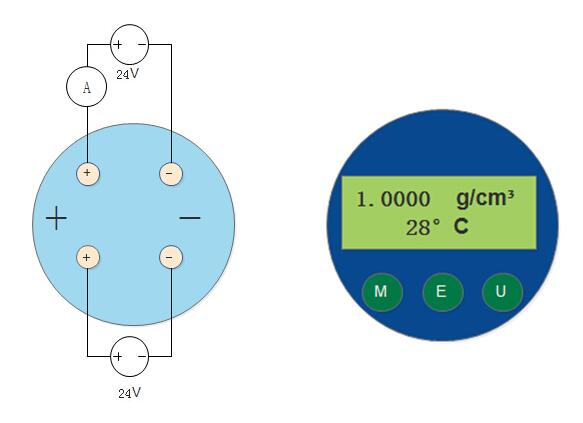

密度计的电气连接：                                  显示部分：

音叉密度计因为功耗比较大采用标准双电源四线制接法
下面的24V为音叉密度计的供电线，30V以下为全供电电压，超过30V有可能损坏音叉电路。
上面24V供电为输出供电部分，输出4-20毫安信号。
显示部分：上排显示密度下排显示温度，下排的温度也是介质温度（温度补偿的参考）

音叉密度计按键说明：
音叉密度计数字表头可以快速校准密度计，可快速修正密度计误差，可修正电流输出，可修正温度参数等。
按键分别是 M   E   U
E为单位切换键，可以在  g/cm³  Kg/m³ 间切换
E长按5秒可切换至密码栏
M为   移位键
U为   加减键
更多2级密码修正菜单，说明书暂时不做说明，因为客户端没有标准，进入二级菜单修改数据会造成巨大误差。
注意事项：
禁止 直接摔放仪器
禁止 测量强腐蚀性液体
禁止 仪器在额定压力以上工作
禁止 压力测试超过指定测试压力
须知 仪器适用于所有防爆场合
须知 安装完毕后仪器可承受测试大工作压力1.2倍
须知 储存运输仪器使用原装箱包

•
