一 概述

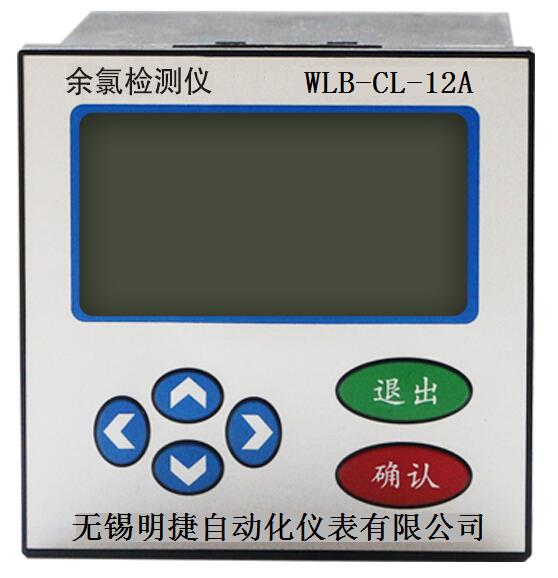

工业在线余氯仪（以下简称仪表）是带微处理器的水质在线监测仪。应用于饮用水处理厂、饮用水分布网、游泳池、工业污水、冷却循环水，对水中的余氯含量进行连续监测和控制。
仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流输出方式可选，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；自动或手动pH补偿；电极多种自动标定方式； RS485//RS232通讯与电脑连接。
根据用户需要可提供【流通式】【沉入式】【管道式】等多种形式安装流程的余氯电极。

二 结构特征和工作原理
2.1结构特征：
整套测量系统主要由仪表（二次仪表）、余氯电极（一次表）等两部分组成。余氯电极接触被测水溶液，仪表显示水溶液的余氯值、pH值和温度值及工作状态。

2.2工作原理：
仪表由信号测量、运算、显示、网络通讯及面板指令等组成。余氯电极中含温度电极，和pH电极将采样的信号经仪表放大器放大成低阻电压信号送入运算、显示被测量值。
余氯电极以金(Pu)作阴极，银(Ag)作阳极，填充液即电解液为0.1M(KCl)，使用带选择次氯 酸(HOCl)的渗透膜，这种渗透膜只有次氯 酸分子可以自由渗透，而次氯酸根离子(ClO-)和氯均不能透过。测量时，在阳极和阴极间加上极化电压，HOCl分子通过渗透膜在阴极消耗，形成与次氯酸浓度成正比的电流流过电极，仪表检测此电流并经运算变换成次氯 酸浓度，同时pH和温度电极检测溶液的pH值和温度，仪表根据检测到的pH和温度折算出水中余氯的含量。

三 技术参数
（1）测量范围：余氯（可设置）：0～20.00mg/L（ppm）；温度：0～60℃；
（2）分辨率：余 氯：0.001mg/L；  温 度：0.1℃；
（3）自动或手动温度补偿范围：0～60℃（基准温度25℃）
（4）pH补偿范围：手动pH补偿：5～9pH；
（5）响应时间：< 2min (90%，20℃)
（6）流通式安装低流量：15cm3/S（保持恒定流速）
（7）稳定性：在常温下，每月漂移 < 2%F•S
（8）隔离信号输出：0～10mA(负载电阻＜1.5KΩ)；4～20mA(负载电阻＜750Ω)；
（9）两组继电器控制触点：3A 240VAC，6A 28VDC或120VAC；
（10）电源：220VAC±10%,50±1Hz，功率≤3W；
           24VDC，功率≤1W（需预定）；  12VDC，功率≤1W（需预定）；
（11）外型尺寸：96×96×130mm；
（12）安装方式：盘装（嵌入式）；开孔 ：91×91mm；
（13）壁挂式：防水壁挂箱尺寸：300(高)*200（宽）*167（深）mm；
（14）仪表重量：0.6kg；
（15）工作环境：
      环境温度：-10～60℃；
      相对湿度：不大于90%；
      除地球磁场外周围无强磁场干扰。

四 功能特性
⊙ 智能性：采用单片微处理机完成余氯值、pH值测量，温度测量；
⊙ 人机对话：菜单操作结构，使用者按照屏幕上的提示就可操作；
⊙ 多参数同屏显示：同时显示余氯值、pH值、温度值和工作状态；
⊙ 软件设定输出方式：软件选择0～10mA或4～20mA输出；
⊙ 测量范围和报警上、下限自由设定；上、下限超限报警提示；
⊙ 两组继电器控制开关，迟滞量控制范围可调；
⊙ 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；
⊙ 售后服务：为用户提供技术支持和售后服务联系方法；
⊙ RS485//RS232通讯接口与电脑连接。

五 安装与电气连接
仪表应安装在清洁、干燥、通风好、无震动的地方。仪表周围应有一定的空间，便于仪表的操作及检修，仪表应尽可能接近取样点，以便于进行电气连接。仪表与传感器之间的距离不要太远以方便校准操作。
5.1安装：仪表适合上盘嵌入安装，开孔尺寸见图一，开孔尺寸为91×91mm。把仪表嵌入方孔中，用配置的支架固定即可。

5.2电极安装

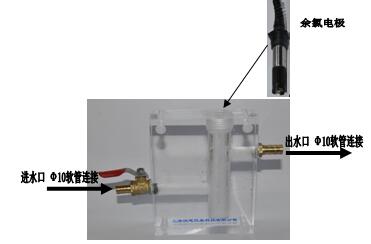

①流通式（图示为单电极流通池，单电极流通池只安装余氯电极）：

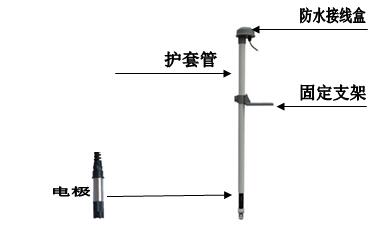

②沉入式（适合高浓度测量场合，须流量稳定）：

③管道式（适合高浓度测量场合，须流量稳定）：

④其他方式：如以上没有找到合适安装方法，请与厂家联系，订制特殊安装方式。
5.3仪表后接线板连接

接线说明：
1、AHNC 继电器高报警常闭触点
2、AHCOM 继电器高报警公共端触点
3、AHNO 继电器高报警常开触点
4、ALNC 继电器低报警常闭触点
5、ALCOM继电器低报警公共端触点
6、ALNO继电器低报警常开触点
7、220VAC火线/24VDC+/12VDC+（请注意仪表供电电源）
8、零线/24VDC－/12VDC－（请注意仪表供电电源）
9、电极接线端（余氯负极）
10、电极接线端（PH测量）
11、电极接线端（PH参比、温度）
12、电极接线端（温度）
13、电极接线端（余氯正极）
14、空
15、余氯值输出信号－
16、余氯值输出信号＋
17、～24、空
25、通讯＋（选配功能）
26、通讯－（选配功能）
5.4电气连接：
    仪表与传感器电极的连接：供电电源、输出信号、继电器报警触点及传感器电极与仪表的连接均在仪表后部，按图三接线。电极固定的电缆线引线长度常规为5-10米，接线端部有带标号的插片，将其插入仪表后部数字符号相同的接线端拧紧即可。

•
