产品名称:PH/ORP计

产品型号:WLB-LHPH-12A

产品特点:工业pH/ORP 计(以下简称仪表)是带微处理器的水质在线监测仪。该仪表配置不同类型的pH(或ORP)电极,广泛用于电厂、石油化工、冶金电子、采矿业、造纸业、生物发酵过程、医药、食品饮料、环保水处理等各个行业,对水溶液的pH(酸碱度)值或ORP(氧化还原电位)值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。 仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流输出,测量范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;电极多种自动标定方式。 根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH(或ORP)电极。

PH/ORP计的详细资料:

                              pH/ORP 计

一 概述
    工业pH/ORP 计(以下简称仪表)是带微处理器的水质在线监测仪。该仪表配置不同类型的pH(或ORP)电极,广泛用于电厂、石油化工、冶金电子、采矿业、造纸业、生物发酵过程、医药、食品饮料、环保水处理等各个行业,对水溶液的pH(酸碱度)值或ORP(氧化还原电位)值和温度值进行连续监测和控制。如电厂补给水、饱和水、凝结水、一般工业水、生活用水和废水。
仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流输出,测量范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;电极多种自动标定方式。

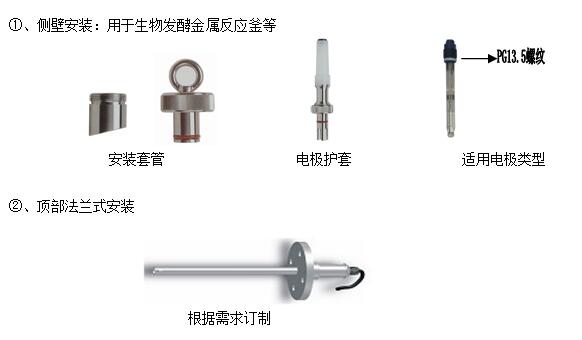

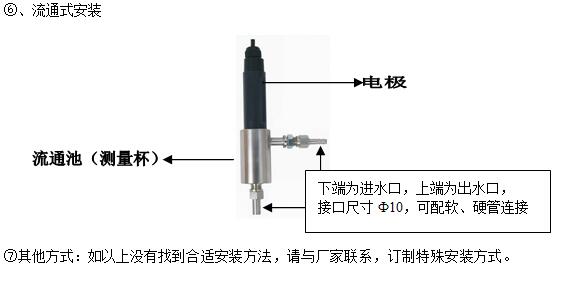

根据用户需要可提供【流通式】【沉入式】【管道式】【法兰式】等多种形式安装流程的pH(或ORP)电极。

二 结构特征和工作原理
2.1结构特征:
整套测量系统主要由仪表(二次仪表)和pH(或ORP)电极(一次仪表)两部分组成,pH(或ORP)电极接触被测水溶液,仪表显示水溶液的pH(或ORP)值和温度值及工作状态。

2.2工作原理:
仪表由信号测量、运算、显示、网络通讯及面板指令等组成。pH和温度的变送阻抗变换,将pH变为59.16mV/pH(25℃)低阻信号;将NTC变换为电压信号。
仪表与pH(或ORP)电极配套,实现对溶液酸碱度的pH(或ORP)值监测,传感器是由pH(或ORP)玻璃电极和甘汞(或Ag/AgCl)参比电极组成的电池,依据能斯特方程产生与溶液pH值相关的电位差:Ex=Eo+SpH。
该电位差经具有高输入阻抗的前置放大器放大,热敏元件送出对应温度值的信号,两组信号被放大后经A/D转换,通过I/O接口芯片,经单片微处理器运算后在显示屏上醒目显示。

三 技术参数
(1)测量范围:pH:0.01~14.00pH;   ORP:-1999~+1999mV;
 温度:-5~110.0℃;
(2)分辨率:pH:0.01pH;ORP:1mV;
(3)基本误差:pH:±0.1pH;ORP:±3mV;温度:±0.5℃;
(4)自动或手动温度补偿范围:0~110℃;
(5)稳定性: pH:≤0.02pH/24h;ORP: ≤2mV/24h;
(6)信号输出:
0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);
可选:0~5V,0~10V(需预定);
(7)两组继电器控制触点:3A 240VAC,6A 28VDC或120VAC;
(8)电源:220VAC±10%,50±1Hz,功率≤3W;
           24VDC,功率≤1W(需预定);12VDC,功率≤1W(需预定);
(9)外型尺寸:96×96×130mm;
(10)安装方式:盘装(嵌入式);  开孔尺寸 :91×91mm;
(11)壁挂式:防水壁挂箱尺寸:300(高)×200(宽)×167(深)mm;
(12)仪表重量:0.6kg;
(13)工作环境:
      环境温度:-10~60℃;
      相对湿度:不大于90%;
      除地球磁场外周围无强磁场干扰。

四 功能特性
⊙ 智能性:采用单片微处理机完成pH(或ORP)值测量、温度测量和补偿;
⊙ 双高阻前置放大器:输入阻抗高,防噪音,抗干扰能力强;
⊙ 一点标定和二点标定及已知浓度标定三种标定方式;
⊙ 人机对话:菜单操作结构,使用者按照屏幕上的提示就可操作;
⊙ 多参数同屏显示:同时显示pH(或ORP)值、温度值和工作状态;
⊙ 软件设定输出方式:软件选择0~10mA或4~20mA输出;
⊙ 测量范围和报警上、下限自由设定;上、下限超限报警提示;
⊙ 两组继电器控制开关,迟滞量控制范围可调;
⊙ 自设密码:用户可以自设或修改密码,以免无关人员进入造成误操作;
⊙ 售后服务:为用户提供技术支持和售后服务联系方法;

五 安装与电气连接
仪表应安装在清洁、干燥、通风好、无震动的地方。周围应有一定的空间,便于仪表的操作及检修,应尽可能接近取样点,以便于进行电气连接。仪表与电极之间的距离不要太远以方便校准操作。
5.1仪表安装:
仪表适合上盘嵌入安装,开孔见图一,开孔尺寸为 91×91mm。将仪表嵌入方孔中,用配置的支架固定即可。



重要说明:将电缆线从护套管中穿过,电极尾部螺纹与护套管内螺纹连接(使用防水胶布进行防水处理),如使用两根护套管,两根护套管之间的连接一定要防水,防止水溶液渗透入护套管内腐蚀电缆线,将护套管固定在固定支架上,护套管顶部用防水帽或黑色防水橡胶帽盖住防止雨水从顶部进入护套管内。

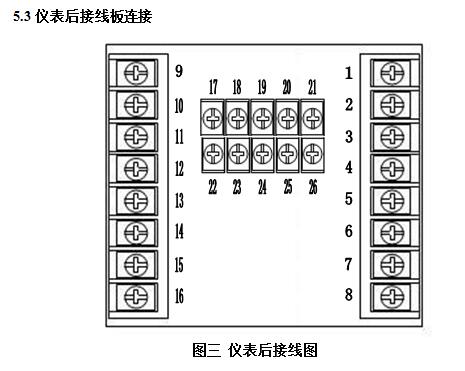

接线说明:
1、AHNC 继电器高报警常闭触点
2、AHCOM 继电器高报警公共端触点
3、AHNO 继电器高报警常开触点
4、ALNC 继电器低报警常闭触点
5、ALCOM继电器低报警公共端触点
6、ALNO继电器低报警常开触点
7、220VAC火线/24VDC+/12VDC+(请注意仪表供电电源)
8、零线/24VDC-/12VDC-(请注意仪表供电电源)
9、电极接线端(PH电极测量)
10、电极接线端(PH电极参比)
11、电极接线端(温度电极)
12、电极接线端(温度电极)
13、电极接线端(屏蔽,如电极无屏蔽线则不接)
14、空
15、电流输出信号-
16、电流输出信号+
17、~26、空

5.4电气连接:
   仪表与pH(或ORP)电极的连接:供电电源、输出信号、继电器报警触点及电极与仪表的连接均在仪表后部,按图三接线。电极固定的电缆线引线长度常规为5-10米,接线端部有带标号的插片,将其插入仪表后部数字符号相同的接线端拧紧即可。
