产品名称:电导率仪

产品型号:WLB-DD-12A

产品特点:工业在线电导率仪(以下简称仪表)是带微处理器的水质在线监测仪。该仪表 配置不同类型、不同常数的电导率电极,用于对水溶液的电导率值和温度值进行连 续监测和控制。广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等 领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、 海水蒸馏等制水设备原水和产水水质的监测和控制。 仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流或电压输出,测量 范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动 或手动温度补偿; 根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装 流程的电导率电极。

电导率仪的详细资料:

                             电导率仪

一 概述

       工业在线电导率仪(以下简称仪表)是带微处理器的水质在线监测仪。该仪表
配置不同类型、不同常数的电导率电极,用于对水溶液的电导率值和温度值进行连
续监测和控制。广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等
领域。如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、
海水蒸馏等制水设备原水和产水水质的监测和控制。
      仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流或电压输出,测量
范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动
或手动温度补偿;
根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装
流程的电导率电极。

二 结构特征和工作原理
1、结构特征:
整套测量系统主要由仪表(二次表)和电导率电极(一次表)两部分组成,电极接触被测溶液,仪表显示被测水溶液的电导率值和温度及工作状态。
2、工作原理:
测量原理:为避免电极极化,仪表产生高稳定度的正弦波信号加在电极上,流过电极的电流与被测溶液的电导率成正比,仪表将电流由高阻抗运算放大器转化为电压信号后,经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号;微处理器通过开关切换,对温度信号和电导率信号交替采样,经过运算和温度补偿后,得到被测溶液在25℃时的电导率值和当时的温度值。
温度补偿原理:电解质溶液电导率受到温度变化的影响,需要进行温度补偿。弱的水溶液的温度系数为2.00%℃,浓度越大,温度系数越小。对较低浓度(1µS·cm-1)溶液的温度系数不采用2.00%℃,而由用户设置,范围为0.00~9.99%。
三 技术参数
(1)测量范围(量程可自由设置):
电导率:0~20µS·cm-1  (K=0.01);20~200µS·cm-1 (K=0.1);
200µS·cm-1~4mS·cm-1 (K=1.0);4~20.0mS·cm-1 ;(K=10.0)
20~100.0mS·cm-1 ;(K=30.0)
 温  度:-5~110℃;
(2)分辨率:电导率:0.01µS·cm-1;0.01 mS·cm-1 ;温  度:0.1℃;
(3)仪表基本误差:电导率:±1.0%F·S±1个字,温度:±0.5℃;
(4)电子单元自动或手动温度补偿范围:0~110℃(基准温度25℃);
(5)电子单元自动温度补偿误差:±0.5%F·S;
(6)电子单元稳定性:±0.2%F·S±1个字/24h;
(7)电子单元的重复性误差:≤0.2%F·S±1个字;
(8)电子单元报警误差:±1%F·S;
(9)电子单元输出电流误差:±1%F·S;
(10)信号输出:0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);
0~5V,0~10V可选(需预定);
(11)两组继电器控制触点:3A 240VAC,6A 28VDC或120VAC;
(12)电源:220VAC±10%,50±1Hz,功率≤3W;
           24VDC,功率≤1W(需预定);   12VDC,功率≤1W(需预定);
(13)外型尺寸:96×96×130mm;
(14)安装方式:盘装(嵌入式);  开孔尺寸 :91×91mm;
(15)壁挂式:防水壁挂箱尺寸:300(高)×200(宽)×167(深)mm;
(16)仪表重量:0.6kg;
(17)工作环境:
      1)环境温度:-10~60℃;            2)相对湿度:不大于90%;
      3)除地球磁场外周围无强磁场干扰。
四 功能特性
※ 智能性:采用单片微处理机完成电导率值测量、温度测量和补偿;
※ 人机对话:菜单操作结构,使用者按照屏幕上的提示就可操作;
※ 多参数同屏显示:同时显示电导率值、温度值和工作状态;
※ 软件设定输出方式:软件选择0~10mA或4~20mA输出;
※ 测量范围和报警上、下限自由设定;上、下限超限报警提示;
※ 两组继电器控制,迟滞量控制范围可调;
※ 自设密码和服务指南:用户可以自设或修改密码,以免无关人员进入造成误操作;为用户提供技术支持和售后服务联系方法。

五 安装与电气连接
仪表应安装在清洁、干燥、通风好、无震动的地方。仪表周围应有一定的空间,便于仪表的操作及检修,仪表应尽可能接近取样点,以便于进行电气连接。仪表与传感器之间的距离不要太远以方便校准操作。
5.1安装:仪表适合上盘嵌入安装,开孔尺寸见图一,开孔尺寸为91×91mm。把仪表嵌入方孔中,用配置的支架固定即可。

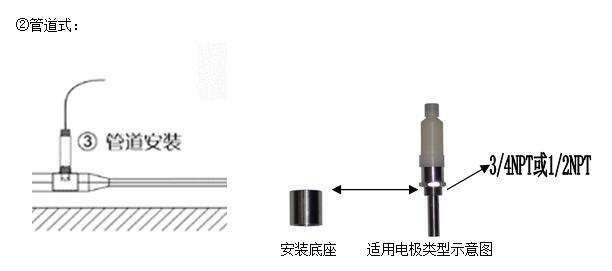

③法兰式:根据用户需求订制法兰安装。
④投入式:将电极直接投入至水池、水罐、水塔中,将电极电缆线进行防水处理或使用护套管安装。
⑤其它方式:如以上没有找到合适安装方法,请与厂家联系,订制特殊安装方式。

接线说明:
1、AHNC 继电器高报警常闭触点
2、AHCOM 继电器高报警公共端触点
3、AHNO 继电器高报警常开触点
4、ALNC 继电器低报警常闭触点
5、ALCOM继电器低报警公共端触点
6、ALNO继电器低报警常开触点
7、220VAC火线/24VDC+/12VDC+(请注意仪表供电电源)
8、零线/24VDC-/12VDC-(请注意仪表供电电源)
9、电极接线端(电导率电极)
10、电极接线端(电导率电极)
11、电极接线端(温度电极)
12、电极接线端(温度电极)
13、空
14、空
15、电流/电压输出信号-(电压输出需预定)
16、电流/电压输出信号+(电压输出需预定)
17、~26、空
 5.4电气连接:
    仪表与传感器电极的连接:供电电源、输出信号、继电器报警触点及传感器电极与仪表的连接均在仪表后部,按图二接线。电极固定的电缆线引线长度常规为5-10米,接线端部有带标号的插片,将其插入仪表后部数字符号相同的接线端拧紧即可。
    如果电子单元与传感器电极安装距离较远,用户可以预先通知厂家,加接中继器可延长达100米或更长。
