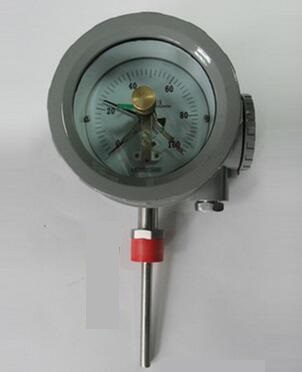

产品名称:防爆电接点双金属温度计

产品型号:WSSX-4/5-B系列

产品特点:防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,另一自由端与指针连接,当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及触点指针转动,在标度盘上指示出温度的实际值,当触点指针与设定触点(上、下限定触点)接触或断开的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。 防爆电接点双金属温度计外壳采用铝合金制成,通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开,从而达到隔爆的目的。

防爆电接点双金属温度计的详细资料:

                     防爆电接点温度计WSSX-4/5-B系列
    防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,另一自由端与指针连接,当被测介质温度变化时,自由端上的细轴及转向传动机构带动指针及触点指针转动,在标度盘上指示出温度的实际值,当触点指针与设定触点(上、下限定触点)接触或断开的瞬时,使电路系统中的继电器及接触器动作,以达到自动控制和报警的目的。
    防爆电接点双金属温度计外壳采用铝合金制成,通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开,从而达到隔爆的目的。
    防爆电接点双金属温度计产品性能符合BG3836.1-2000《爆炸性气体环境用防爆电气设备第1部分:通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备第2部分:隔爆型电气设备"d"》的标准。

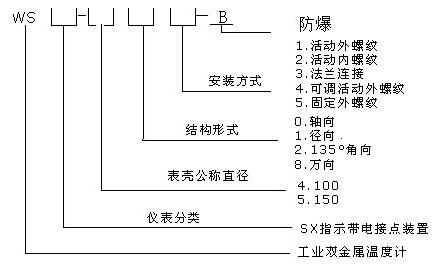

型号命名:

技术参数:

型号

公称直径
D(mm)

测量范围

分格值

插入长度
L(mm)

保护管直径
d(mm)

安装螺纹
mm

WSSX-4□-B

100

0-50
0-100
0-150
0-200
0-300
0-400
0-500

1
2
2
5
5
10
10

75;100;
150;200;
250;300;
400;500

10

M27×2

WSSX-5□-B

150

精度等级:±1.5%;
时间常数:不大于40s;
保护管耐压:6.3MPa;
电接点额定功率:20VA(无感负载);
大工作电流:1A;
持续电流:0.6A;
大工作电压:380VAC,220VDC;
仪表执行标准:JB/T8803-1998;

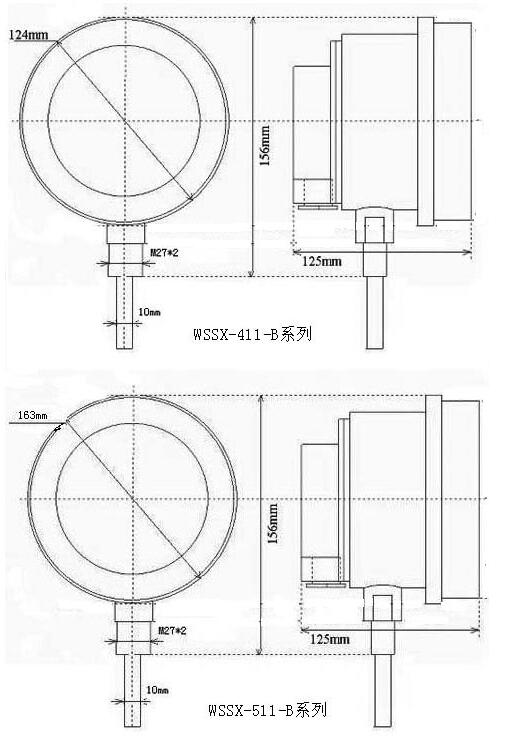

外型尺寸:

安装方式:

可动外螺纹管接头

M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30

http://www.tzylb.com/adminupload/201491418233949512.jpg

可动内螺纹管接头

M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30

http://www.tzylb.com/adminupload/201491418235745065.jpg

固定螺纹管接头

M

H

SW

d

M16×1.5

12

18

Φ6
Φ8
Φ10

M20×1.5

16

22

M27×2

20

30

NPT1/4

15

18

NPT1/2

19

22

NPT3/4

25

30

http://www.tzylb.com/adminupload/201491418241357593.jpg

卡套螺纹接头

http://www.tzylb.com/adminupload/201491418243168504.jpg

M

H

SW

d

M12×1.5

15

19

Φ6

M16×1.5

15

22

Φ8

M20×1.5

16

24

Φ10

卡箍法兰接头

参数

A(mm)

B(mm)

1.5"

27.5

34

2"

43.5

50.5

2.5"

56.6

64

http://www.tzylb.com/adminupload/201491418244627620.jpg

固定法兰

D

D1

D2

H

d0

d

Φ105

Φ75

Φ55

Φ16

Φ14

Φ8
Φ10

http://www.tzylb.com/adminupload/20149141825163523.jpg

备注:可提供ANSI、JB、HG等标准法兰。

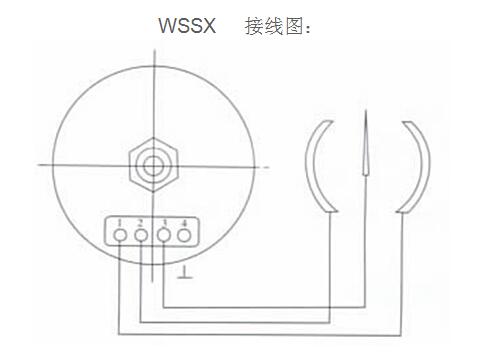

控制接线图:

使用、维护与检修
1、仪表的电器线路(参照接线图),接妥后认真检查并进行试动作上。
2、在调节仪表给定单时(通过调节旋纽,将上、下限定指针调到给定值)应先调节下线给定值而后调节上线给定值。
3、打开出线盒或调节给定值范围时需切断电源后进行。
使用与订货须知:
使用安装时保护管不可弯曲变形,保护管插入介质中长度不得小于75mm,测量大流量或强腐蚀介质时需加保护套管。
订货时请说明名称、型号、测量范围、保护管长及安装方式。
