产品名称：磁敏电接点压力表
产品型号：YXH-100 YXH-150
产品特点：磁敏电接点压力表灵敏度极高，响应快速，无滞后、跳跃现象。在低电压工作时，一般接点式装置浸没于阻尼液中，其接点附着油膜，增大了接触电阻，使接点不能有效工作，YXH型仪表的触点系真空封装，故信号切换可靠，无飞弧现象，使用寿命长，其开关特性优良 。 磁敏电接点压力表适用低电压、小电流工作，尤适宜24V直流电压的计算机用户作控制信号切换用。
磁敏电接点压力表的详细资料：
磁敏电接点压力表YXH-100/ YXH-150
抗振磁敏电接点压力表YXH-100-Z YXH-150-Z
不锈钢抗振磁敏电接点压力表YXH-100B-Z /YXH-150B-Z
磁敏电接点压力表具有抗环境振动，介质脉动和冲击载荷特性。仪表指示清晰、稳定，电信号切换可靠。
磁敏电接点压力表适用对铜或铜合金无腐蚀作用的液体、气体等介质的压力测量，除指示功能外，还具有上下限二位可调信号控制。
不锈钢磁敏电接点压力表接液材质为不锈钢316SS，可用于测量有一定腐蚀性介质场合。同时具有上下限二位可调信号控制。
磁敏电接点压力表灵敏度极高，响应快速，无滞后、跳跃现象。在低电压工作时，一般接点式装置浸没于阻尼液中，其接点附着油膜，
增大了接触电阻，使接点不能有效工作，YXH型仪表的触点系真空封装，故信号切换可靠，无飞弧现象，使用寿命长，其开关特性优良 。
磁敏电接点压力表适用低电压、小电流工作，尤适宜24V直流电压的计算机用户作控制信号切换用。
技术参数：
|
测量范围 MPa |
0~0.1；0～0.16；0～0.25；0～0.4；0～0.6；0~1；0～2.5；0～4.0；0～6.0；0～10； 0～16；0～25；0～40；0～60；0~100；0~160；0-250；-0.1~0；-0.1～0.15；-0.1～0.3； -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
|
精确度 |
±1.6% |
|
使用工作温度 |
-10℃～55℃ |
|
使用压力上限 |
2/3 |
|
抗工作环境振动 |
V.H.4级 |
|
防护等级 |
IP64 |
|
大工作电压 |
DC 24V |
|
大开关电流 |
0.1A |
|
大功率（无感负载） |
1W |
仪表执行标准：JB/T9273-1999;

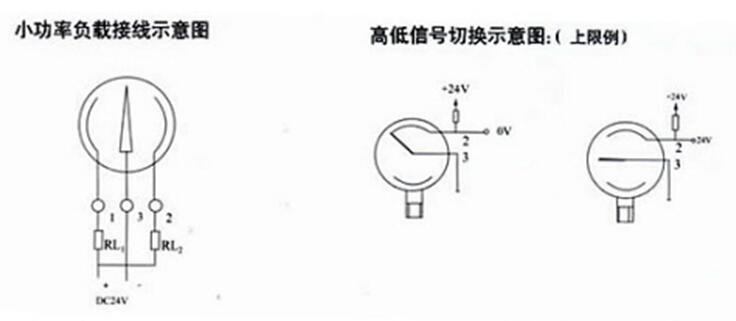

接线示意图：

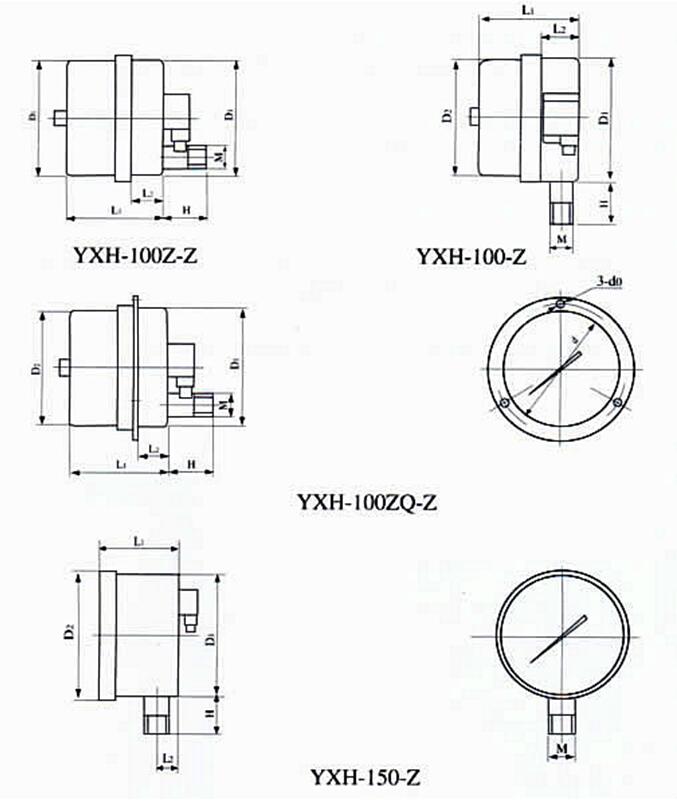

外形尺寸：
|
型号 |
外形尺寸 mm |
|||||||
|
D1 |
D2 |
L2 |
L1 |
H |
d |
d0 |
M |
|
|
YXH-100ZQ-Z |
100 |
98 |
23 |
78 |
38 |
118 |
5.5 |
20×1.5 |
|
YXH-100Z-Z |
100 |
98 |
28.5 |
78 |
38 |
/ |
/ |
20×1.5 |
|
YXH-100-Z |
100 |
98 |
28.5 |
78 |
38 |
/ |
/ |
20×1.5 |
|
YXH-150-Z |
150 |
161 |
35 |
90 |
42 |
/ |
/ |
20×1.5 |
使用与订货须知：
工作环境应无腐蚀性气体。
按装后请剪除仪表表壳顶部橡胶塞凸起部，令仪表内腔与大气相通，以保证仪表精确度。
订货请说明名称、型号、测量范围。
腐蚀性环境或腐蚀性介质请另行说明。
