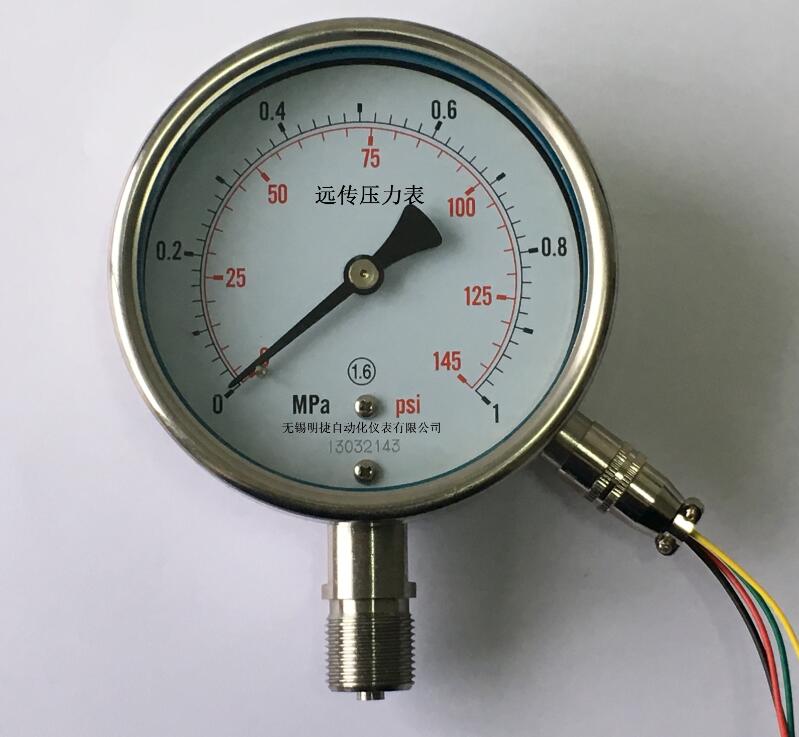

产品名称:远传压力表
产品型号:YTT-100/150
产品特点: 远传压力表适用于一般环境,测量对铜和铜合金无腐蚀性气体、液体和蒸汽的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与DDZ-II或DDZ-III型变送单元组合仪表配合应用,组成显示、记录、调节、控制等自动化系统。
远传压力表的详细资料:
远传压力表YTT-100/150 YTT-100/150A
远传压力表适用于一般环境,测量对铜和铜合金无腐蚀性气体、液体和蒸汽的压力。仪表除就地指示压力值外,还能连续输出与压力值成线性的0-10mA或4-20mA直流信号,可与DDZ-II或DDZ-III型变送单元组合仪表配合应用,组成显示、记录、调节、控制等自动化系统。
差动远传压力表技术参数:
产品名称及型号 |
输出信号 |
测量范围 MPa |
精确度 % |
|
远传压力表 |
耐震远传压力表 |
|||
YTT-100/150A |
YTT-100/150A-Z |
0-10mADC |
-0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5; |
± 1.6 |
YTT-100/150 |
YTT-100/150-Z |
4-20mADC |
YTT-100A/150A、YTT-100A/150A-Z型仪表供电电源:220V;50Hz。
YTT-100/150、YTT-100/150-Z型供电电源:24VDC由配电器供电。
远传压力表工作温度:-25℃~55℃,相对湿度不超过80%。
耐震型仪表工作环境振动频率不大于25Hz,振幅不大于0.3mm。

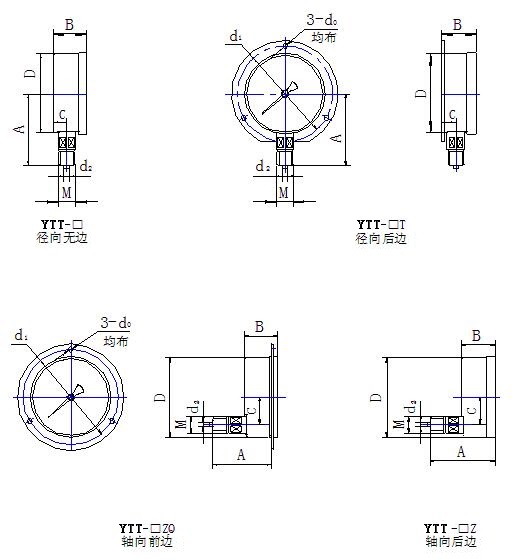

外形尺寸:
型 号 |
外形尺寸 mm |
||||||
A |
B |
C |
D |
d |
d0 |
M |
|
YTT-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20×1.5 |
YTT-100T |
44 |
46 |
19 |
118 |
5.5 |
||
YTT-100Z |
43 |
45 |
34 |
/ |
/ |
||
YTT-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
||
YTT-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20×1.5 |
YTT-150T |
50 |
48 |
20 |
165 |
5.5 |
||
YTT-150Z |
51 |
47 |
55 |
/ |
/ |
||
YTT-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
||
注:连接螺纹可按要求订货. |

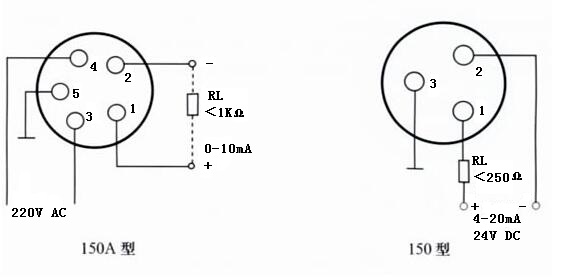

端子接线示意图:
