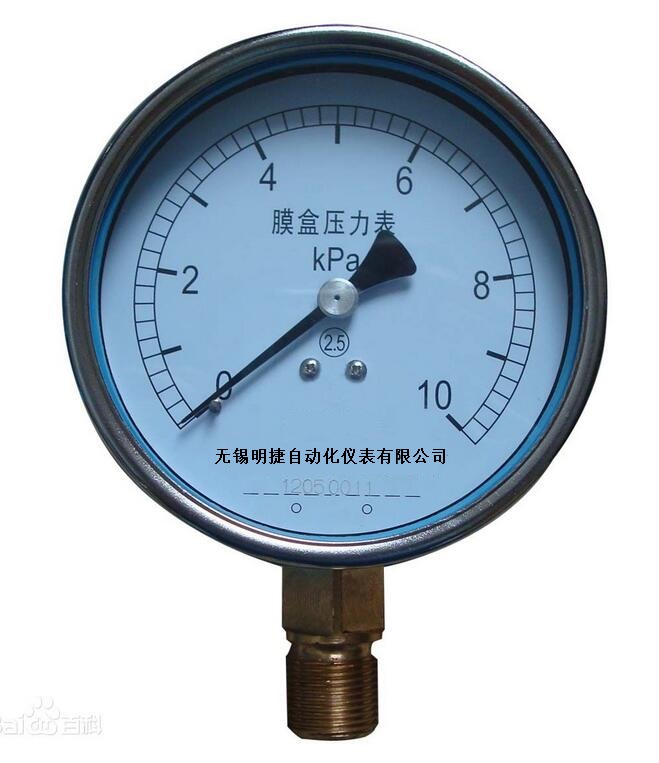

产品名称：膜盒压力表
产品型号：YE-60/75/100/150
产品特点：膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。 广泛用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
膜盒压力表的详细资料：
膜盒压力表YE-60/75/100/150系列
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。 广泛用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。

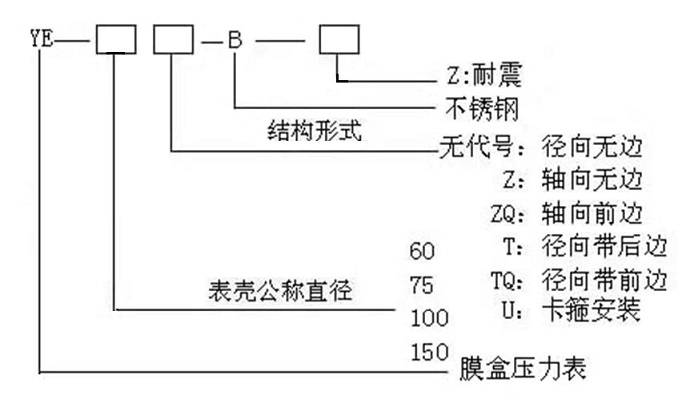

型号命名：
技术参数：
|
型号 |
结构形式 |
精确度% |
测量范围 KPa |
|
YE-60 YE-60T YE-60TQ YE-60U |
径向无边 径向带前边 卡箍安装 |
±2.5 |
0～1.6；0～2.5；0～4；0～6； 0～10；0～16；0～25；0～40； 0~60；-1.6~0；-2.5~0；-4～0； -6～0；-10～0；-16～0；-25～0； -40～0；-60~0；-2～2；-3～3； -5～5；-8～8；-12～12；-20～ 20；-30~30
|
|
YE-75 YE-75T YE-75Z YE-75ZQ YE-75U |
径向无边 卡箍安装 |
||
|
YE-100 YE-100TQ YE-100U |
径向无边 径向带前边 卡箍安装 |
±2.5 |
|
|
YE-150 YE-150TQ YE-150U |
径向无边 径向带前边 卡箍安装 |
|

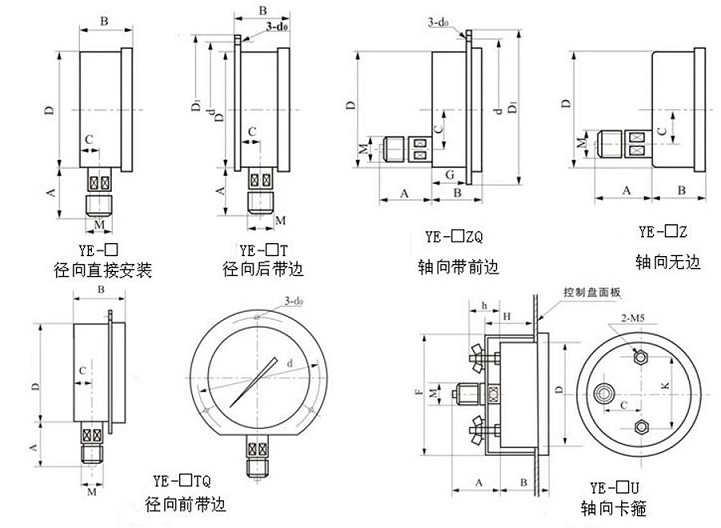

型号 |
外形尺寸 mm |
||||||||
|
A |
B |
C |
D |
d |
D1 |
d0 |
G |
M |
|
|
YE-60 |
31 |
32 |
14 |
60 |
/ |
/ |
/ |
/ |
14X1.5 |
|
YE-60TQ |
31 |
32 |
14 |
75 |
85 |
3.4 |
/ |
||
|
YE-60T |
31 |
32 |
15 |
75 |
85 |
3.4 |
/ |
||
|
YE-60Z |
30 |
32 |
0 |
/ |
/ |
/ |
/ |
||
|
YE-60ZQ |
30 |
32 |
0 |
75 |
85 |
3.4 |
19 |
||
|
YE-75 |
24 |
30 |
12 |
75 |
/ |
/ |
/ |
/ |
G3/8 |
|
YE-75T |
24 |
30 |
12 |
90 |
102 |
5.5 |
/ |
||
|
YE-75Z |
24 |
30 |
10 |
/ |
/ |
/ |
/ |
||
|
YE-75ZQ |
24 |
30 |
10 |
90 |
102 |
5.5 |
15 |
||
|
YE-100 |
44 |
45 |
18 |
100 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YE-100TQ |
44 |
45 |
18 |
118 |
136 |
5.5 |
/ |
||
|
YE-100T |
44 |
46 |
19 |
118 |
136 |
5.5 |
/ |
||
|
YE-100Z |
43 |
45 |
34 |
/ |
/ |
/ |
/ |
||
|
YE-100ZQ |
43 |
45 |
34 |
118 |
136 |
5.5 |
25 |
||
|
YE-150 |
50 |
47 |
19 |
149 |
/ |
/ |
/ |
/ |
20X1.5 |
|
YE-150TQ |
50 |
47 |
19 |
165 |
182 |
5.5 |
/ |
||
|
YE-150T |
50 |
48 |
20 |
165 |
182 |
5.5 |
/ |
||
|
YE-150Z |
51 |
47 |
55 |
/ |
/ |
/ |
/ |
||
|
YE-150ZQ |
51 |
47 |
55 |
165 |
182 |
5.5 |
25 |
||
|
|
A |
B |
C |
D |
K |
F |
H |
h |
M |
|
YE-60U |
30 |
32 |
0 |
60 |
46 |
67 |
36 |
20 |
14X1.5 |
|
YE-75U |
24 |
30 |
10 |
75 |
62 |
82 |
35 |
25 |
G3/8 |
|
YE-100U |
43 |
45 |
34 |
100 |
69 |
109 |
44 |
38 |
20X1.5 |
|
YE-150U |
51 |
47 |
55 |
150 |
107 |
160 |
45 |
40 |
20X1.5 |
|
注：连接螺纹可按要求订货 |
|||||||||
使用与订货须知：
订货请说明名称、型号、测量范围。
