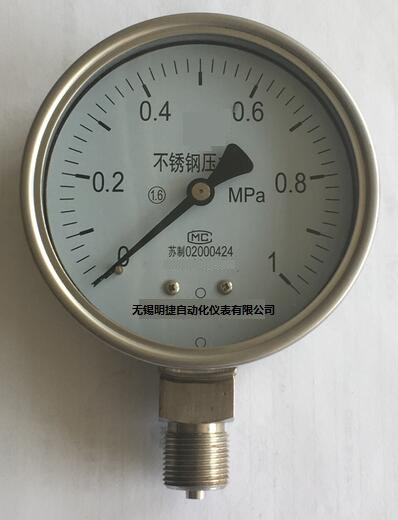

产品名称:不锈钢压力表

产品型号:Y-40/50/60/100/150/200/250B

产品特点:不锈钢压力表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,不锈钢压力表适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。 耐震不锈钢压力表还可以适应剧烈振动环境,耐受脉动介质及冲击载荷,具有更广泛用途。

不锈钢压力表的详细资料:

不锈钢压力表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,不锈钢压力表适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业。
耐震不锈钢压力表还可以适应剧烈振动环境,耐受脉动介质及冲击载荷,具有更广泛用途。

不锈钢压力表型号命名:

不锈钢压力表量程、精度等级技术参数:



型号

结构形式

精度等级%

量程系列 MPa

Y-40B

Y-40ZB

径向无边

轴向无边

±2.5

-0.10-0.10.06-0.10.15

-0.10.3-0.10.5-0.10.9

-0.11.5-0.12.400.16

00.2500.400.6

01.001.602.5

04.006.0010016 025040060010001600250

(4050表盘量程大到60Mpa)

Y-50B

Y-50TB

Y-50TQB

Y-50ZB

Y-50ZQB

Y-50UB

径向无边

径向带后边

径向带前边

轴向无边

轴向带前边

卡箍安装

±2.5

Y-60B

Y-60TB

Y-60TQB
Y-60ZB
Y-60ZQB

Y-60UB

径向无边
径向带后边

径向带前边
轴向无边
轴向带前边

卡箍安装

Y-75B

Y-75TB

Y-75ZB

Y-75ZQB

Y-75UB

径向无边
径向带后边
轴向无边
轴向带前边

卡箍安装

Y-100B
Y-100TB

Y-100TQB
Y-100ZB
Y-100ZQB

Y-100UB

径向无边
径向带后边

径向带前边
轴向无边
轴向带前边

卡箍安装

±1.6

Y-150B
Y-150TB

Y-150TQB
Y-150ZB
Y-150ZQB

Y-150UB

径向无边
径向带后边

径向带前边
轴向无边
轴向带前边

卡箍安装

Y-200B
Y-200ZQB

Y-250B
Y-250ZQB

径向无边

轴向无边

±1.6

注:轴向可按要求带方形前边

 不锈钢压力表执行标准:GB/T1226-2010;
不锈钢压力表使用工作温度:-40℃~70℃;
不锈钢耐震压力表使用工作温度:-25℃~70℃;
工作环境振动频率不大于25Hz,振幅不大于1mm;
不锈钢压力表温度影响;不大于0.4/10℃(使用温度偏离20±5℃);
接液部件及外壳材质:



零件名称

材料名称

接头

0Cr18Ni19304);0Cr 17Ni12Mo2316);钛合金;蒙乃尔

弹簧管

0Cr18Ni19304);0Cr 17Ni12Mo2316);钛合金;蒙乃尔

外壳

1CR18NI9

不锈钢压力表结构形式:


不锈钢压力表外形尺寸:

型 号

外 形 尺 寸 mm

A

B

C

D

d

D1

d0

G

M

Y-40B

19

25

8.5



/

/

/

/

M10X1

Y-40ZB

19

25

8.5



/

/

/

/

Y-50B

29

24

9

50

/

/

/

/

G1/4

Y-50TB

29

24

9

60

68

3.4

/

Y-50TQB

29

28

11

60

68

3.4

/

Y-50ZB

29

24

0

/

/

/

/

Y-50ZQB

29

24

0

60

68

3.4

16

Y-60B

31

32

14

60

/

/

/

/

14X1.5

Y-60TQB

31

32

14

75

85

3.4

/

Y-60TB

31

32

15

75

85

3.4

/

Y-60ZB

30

32

0

/

/

/

/

Y-60ZQB

30

32

0

75

85

3.4

19

Y-75B

24

30

12

75

/

/

/

/

G3/8

Y-75TB

24

30

12

90

102

5.5

/

Y-75ZB

24

30

10

/

/

/

/

Y-75ZQB

24

30

10

90

102

5.5

15

Y-100B

44

45

18

100

/

/

/

/

20X1.5

Y-100TQB

44

45

18

118

118

5.5

/

Y-100TB

44

46

19

118

118

5.5

/

Y-100ZB

43

45

34

/

/

/

/

Y-100ZQB

43

45

34

118

118

5.5

25

Y-150B

50

47

19

149

/

/

/

/

20X1.5

Y-150TQB

50

47

19

165

182

5.5

/

Y-150TB

50

48

20

165

182

5.5

/

Y-150ZB

51

47

55

/

/

/

/

Y-150ZQB

51

47

55

165

182

5.5

25



A

B

C

D

K

F

H

h

M

Y-50UB

29

24

0

50

35

55

32

20

G1/4

Y-60UB

30

32

0

60

46

67

36

20

14X1.5

Y-75UB

24

30

10

75

62

82

35

25

G3/8

Y-100UB

43

45

34

100

69

109

44

38

20X1.5

Y-150UB

51

47

55

150

107

160

45

40

20X1.5

注:连接螺纹可按要求订货

注:
1、连接螺纹如不注明按表中确定,螺纹也可按照要求生产.;
2、接液材质:不锈钢(SUS316、蒙乃尔合金、钛合金,SUS316L);如无说明则为SUS316;
3、外壳材质:不锈钢304;

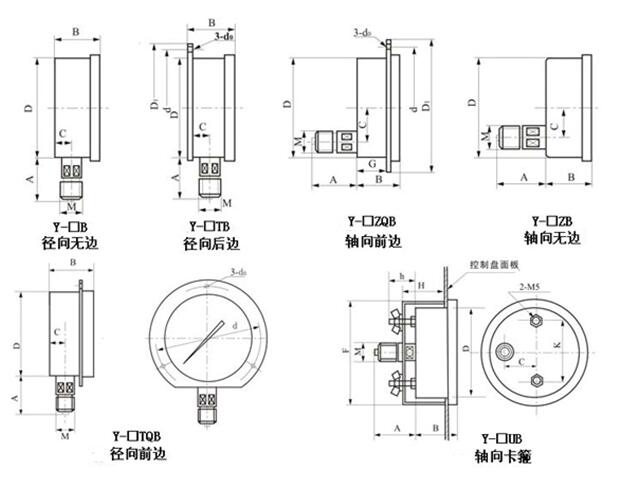

4.不锈钢压力表结构形式(安装方式)有六种,可以满足不同的安装要求:
1)径向无边不锈钢压力表Y-40B/50B/60B/75B/100B/150B;
2)轴向无边不锈钢压力表Y-40ZB/50ZB/60ZB/75ZB/100ZB/150ZB;
3)轴向前边不锈钢压力表Y-40ZQB/50ZQB/60ZQB/75ZQB/100ZQB/150ZQB;
4)径向后边不锈钢压力表Y-40TB/50TB/60TB/75TB/100TB/150TB;
5)径向前边不锈钢压力表Y-40TQB/50TQB/60TQB/75TQB/100TQB/150TQB;
6)卡箍(卡子)不锈钢压力表Y-40UB/50UB/60UB/75UB/100UB/150UB;
使用与订货须知:
不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
订货请说明名称、型号及测量范围

不锈钢压力表的相关产品:
