一、测量原理
浊度仪广泛使用于自来水和污水的浊度测量，使用散射光原理，技术成熟。制造时执行标准：JJG880-2006
系列在线浊度仪，中、低浊度范围内（小于20NTU为低浊度，20-400NTU为中浊度，大于400NTU为高浊度）采用90°散射光原理。光路原理如下图：
Io——入射光   It——透射光   Is——散射光   D——溶液浑浊度

一束特定光谱的平行光通过溶液时，一部分被吸收和散射，一部分透过溶液。与入射光成90°方向的散射光的强度符合雷莱公式：
  Is=     KNV2    Io
           入4

Io——入射光强度      Is——散射光强度        N——单位溶液微粒数
V——微粒体积         入——入射光波长        K——系数
在入射光恒定的条件下，在一定浊度范围内，散射光强度和溶液的浑浊度成正比。上式可整理改写为：
           Is      =K´N    （K´表示常数）
           Io

根据这一公式，我们可以通过测定水样中微粒的散射光强度来测量水样的浑浊度。这是本产品的基本测量原理。DZ系列浊度仪高浊度测量采用的是散射和透射结合型原理。
二、基本电路方框图

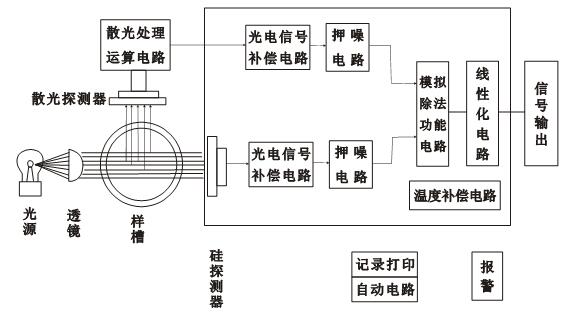

散射光结构仪器工作原理图

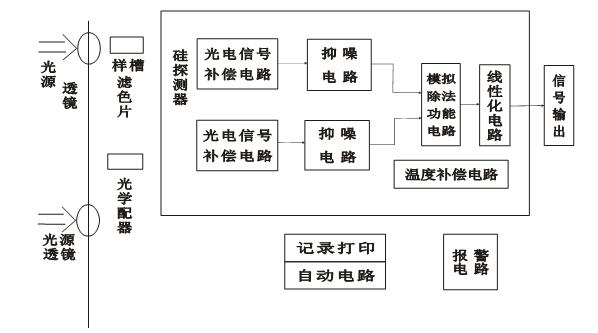

透射光结构仪器工作原理图

光电传感器由光源、透镜、光电元件等组成，当光线通过被测液样时，与入射光成90°方向的散射光作用于光电元件，产生了随浊度变化的电信号，该信号与基准信号一起送入信号处理器。
信号处理器以集成电路为核心，构成性能稳定的电子线路，对信号进行放大、滤波、运算、补偿等处理，使其在整个测量范围内与被测液样的浊度成线性关系。
稳压电源由变压器、整流器、滤波器、稳压模块等组成，将200伏至240伏范围内变化的交流电变换成仪器所需要的直流工作电压。

三、主要技术性能
在线浊度仪是根据国家对水质的具体要求和目前我国饮用水生产过程，以及我国水源情况而设计的。它们既重点保证了出厂水的测量精度要求，又兼顾了沉淀水和源水检测的需要。采用四位数字显示，读数简捷、准确，精度高，0-10NTU内保持二位有效小数，11-100NTU内保持一位有效小数。
本厂浊度仪量程可分1-10，0-20，0-100，0-400，0-2000NTU等
1、准确度    <FS（满量程）±2%
2、重现性    <FS±1%
3、分辨率    0.01NTU/0.1NTU/1NTU
4、每小时漂移    <0.1NTU
5、取样量    20ml连续
6、适应温度    4—50℃
7、相对湿度    <70%RH
8、电源电压    180~240V    50HZ
9、功耗    <3W

•
