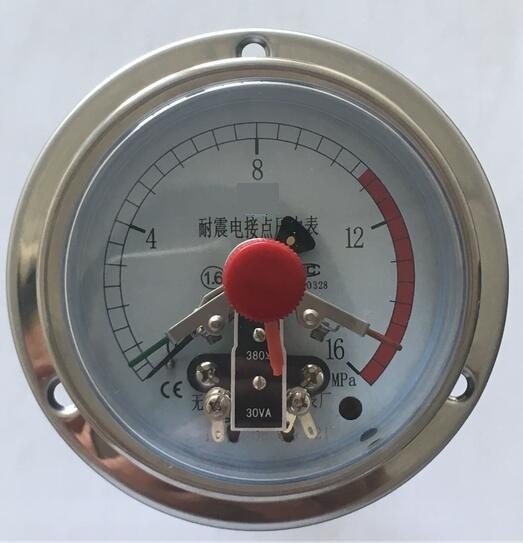

产品名称：耐震电接点压力表
产品型号：YTXC-60/100/150-Z
产品特点：耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，耐震电接点压力适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。耐震电接点压力表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。耐震电接点压力表其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。耐震电接点压力表广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
耐震电接点压力表的详细资料：
YTXC-60/100/150-Z耐震电接点压力表
耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，耐震电接点压力适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。耐震电接点压力表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。耐震电接点压力表其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。耐震电接点压力表广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
耐震电接点压力技术参数：
耐震电接点压力使用工作温度：-25℃~55℃
耐震电接点压力工作压力上限：不大于仪表上限的2/3
耐震电接点压力工作环境振动频率不大于25Hz，振幅不大于0.5mm
耐震电接点压力仪表执行标准：Q/320211 DGH05-2004
|
型号 |
YTXC-100ZQ-Z |
YTXC-150ZQ-Z |
YTXC-100-Z |
YTXC-150-Z |
YTXC-100TQ-Z |
YTXC-150TQ-Z |
|
|
结构形式 |
轴向带前边 |
径向无边 |
径向带前边 |
||||
|
测量范围 MPa |
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60 |
||||||
|
精确度% |
± 1.6 |
||||||
|
接点电参数 |
工作电压 |
380VAC;220VDC |
|||||
|
大工作电流 |
1A |
||||||
|
持续电流 |
0.6A |
||||||
|
大功率 ( 无感负载) |
20VA |
||||||
|
连接器 |
X14K4P |
防水接线盒 |
X14K4P |
防水接线盒 |
X14K4P |
||

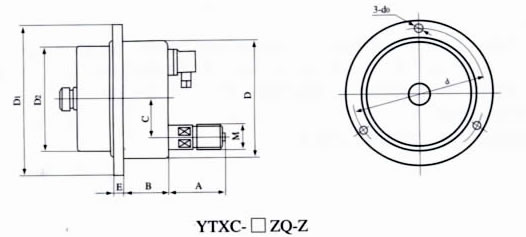

耐震电接点压力外形尺寸：
|
型号 |
外形尺寸 mm |
||||||||||
|
D |
D1 |
D2 |
D3 |
A |
B |
C |
E |
d |
d0 |
M |
|
|
YTXC-100-Z |
100 |
120 |
96 |
/ |
44 |
38 |
/ |
12.5 |
/ |
/ |
20×1.5 |
|
YTXC-100ZQ-Z |
100 |
130 |
96 |
/ |
42 |
33 |
34 |
8.5 |
118 |
5.6 |
|
|
YTXC-100TQ-Z |
100 |
125 |
96 |
102 |
44 |
38 |
/ |
9.5 |
118 |
5.6 |
|
|
YTXC-150-Z |
150 |
164 |
136 |
/ |
50 |
44 |
/ |
16 |
/ |
/ |
|
|
YTXC-150ZQ-Z |
150 |
177 |
136 |
/ |
50 |
43 |
55 |
14 |
165 |
5.6 |
|
|
YTXC-150TQ-Z |
150 |
177 |
136 |
144 |
50 |
44 |
/ |
18 |
165 |
5.6 |
|
耐震电接点压力表接线示意图：
耐震电接点压力表使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。
