产品名称：防腐隔膜压力表
产品型号：Y-MF/ML系列
产品特点：Y-MF/ML系列防腐隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。防腐隔膜压力表隔离膜片有多种材料，以适应各种不同腐蚀性介质;法兰采用304衬四氟乙烯,保证所有接触介质部分都是四氟乙烯,以达到防腐的目的。
防腐隔膜压力表的详细资料：
Y-MF/ML防腐隔膜压力表介绍
Y-MF/ML防腐隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。防腐隔膜压力表隔离膜片有多种材料，以适应各种不同腐蚀性介质;法兰采用304衬四氟乙烯,保证所有接触介质部分都是四氟乙烯,以达到防腐的目的.
防腐隔膜压力表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。

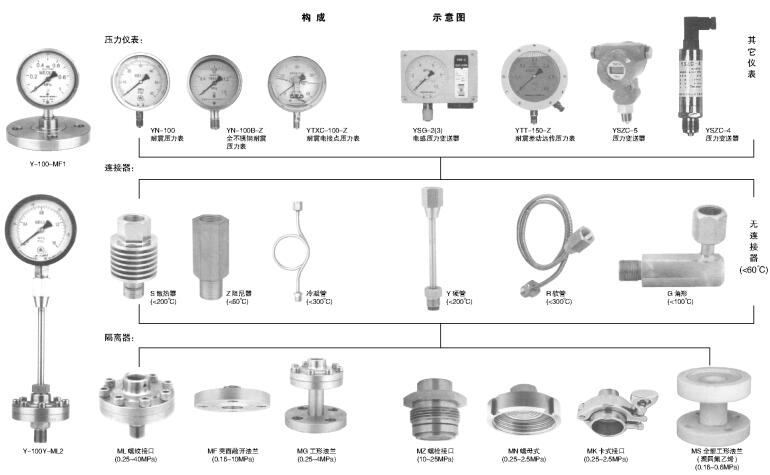

防腐隔膜压力表构成示意图:

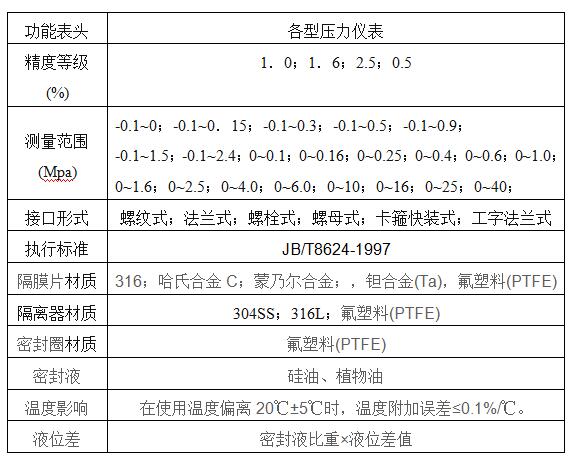

防腐隔膜压力表技术参数：

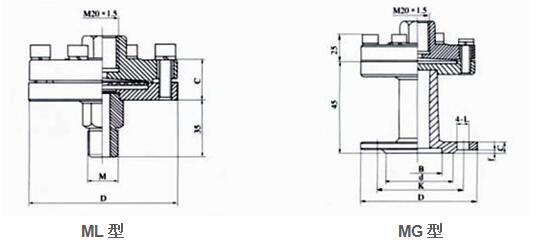

隔离器接口型式及尺寸：
螺纹接口型：（ ML ）
|
测量上限 MPa |
螺纹连接 |
||
|
D |
C |
M |
|
|
0.1 ～ 0.4 |
118 |
25 |
20×1.5 (G3/8 in) (G1/2 in) (NPT1/2 in) |
|
0.6 ～ 16 |
87 |
25 |
|
|
25 ～ 40 |
92 |
27 |
|
工型法兰型：（ MG ）
|
测量上限 MPa |
管子通径 DN |
法兰连接 |
螺孔 L |
|||||
|
D |
K |
d |
B |
c |
f |
|||
|
0.1 ～ 1.6 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|
|
2.5 ～ 4 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|

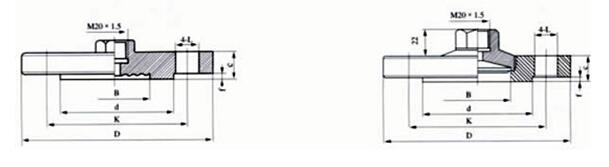

敞开式突面法兰型：（ MF ）
|
测量上限 MPa |
管子通径 DN |
法兰连接 |
螺孔 L |
|||||
|
D |
K |
d |
B |
c |
f |
|||
|
0.16-1.6 |
32 |
140 |
100 |
78 |
31 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
16 |
3 |
18 |
|
|
50 |
165 |
125 |
102 |
49 |
18 |
3 |
18 |
|
|
2.5,4.0 |
32 |
140 |
100 |
78 |
31 |
18 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
18 |
3 |
18 |
|
|
50 |
165 |
125 |
102 |
49 |
20 |
3 |
18 |
|
|
6.3 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|
40 |
170 |
125 |
88 |
37 |
24 |
3 |
22 |
|
|
50 |
180 |
135 |
102 |
47 |
26 |
3 |
22 |
|
|
10 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|
40 |
170 |
125 |
88 |
37 |
26 |
3 |
22 |
|
|
50 |
195 |
145 |
102 |
45 |
28 |
3 |
26 |
|

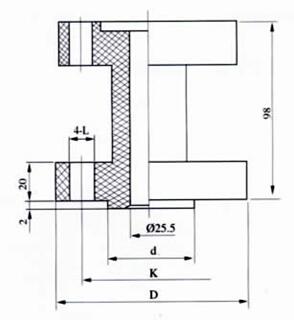

全塑工形法兰：MS
材料：聚四氟乙烯
|
测量上限 MPa |
管子通径 DN |
法兰连接 |
|||
|
D |
K |
d |
L |
||
|
0.16 ～ 1.6 |
20 |
90 |
65 |
48 |
11 |
|
25 |
100 |
75 |
58 |
11 |
|
|
1.0 ～ 2.5 |
20 |
105 |
75 |
56 |
14 |
|
25 |
115 |
85 |
65 |
14 |
|

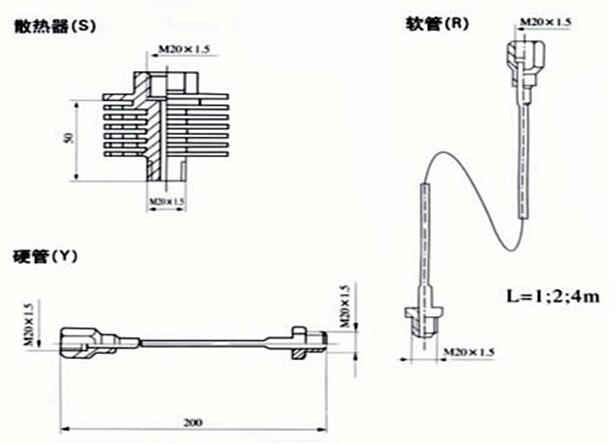

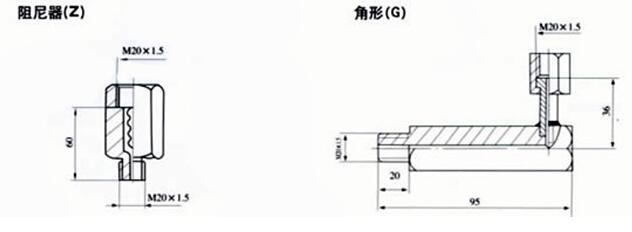

连接器型号及尺寸：

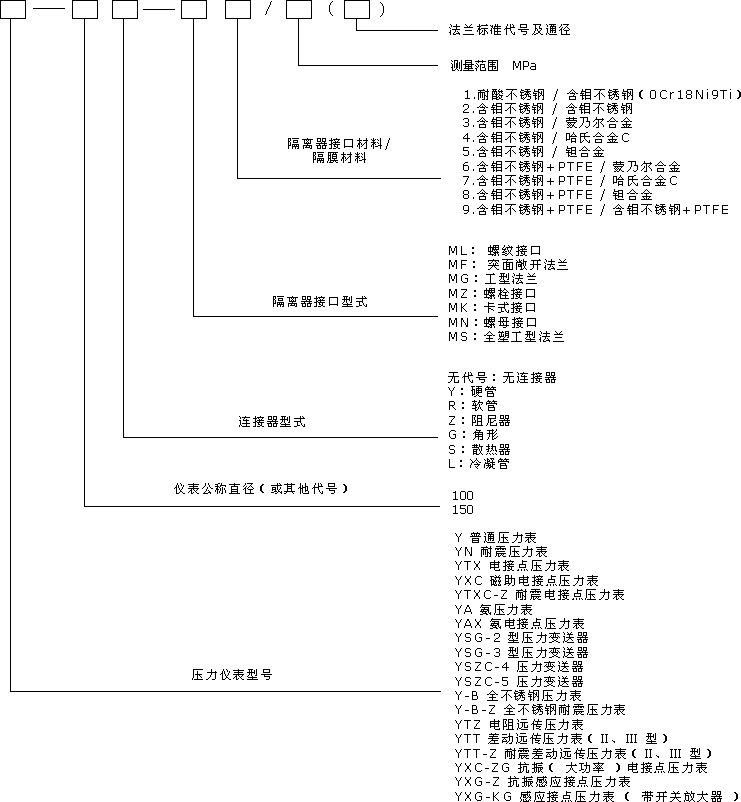

使用与订货须知：
仪表工作环境应无腐蚀性气体。
不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。
公司也可按用户要求定制进口设备配套隔膜压力表。
